Что нового в IndorCAD: совершенствуем ведомости и работу с примыканиями

12.02.2021

Знакомьтесь с новыми возможностями системы проектирования автомобильных дорог, избавляйтесь от рутины, используйте IndorCAD по максимуму!

Примыкания

Инструмент создания и редактирования примыканий постоянно совершенствуется, чтобы работа с ним становилась удобнее и не требовала дополнительных усилий и времени. Теперь при построении примыкания доступна возможность ограничивать длину вспомогательных съездов по границам кривых. Съезды при этом состоят только из круговых кривых и, возможно, клотоид, а на основной и примыкающей трассе добавляются поперечники по границам съездов.

Кроме того, по умолчанию система пытается по возможности выровнять начальные границы вспомогательных съездов для более удобного подсчёта объёмов и зрительного соответствия съездов друг другу.

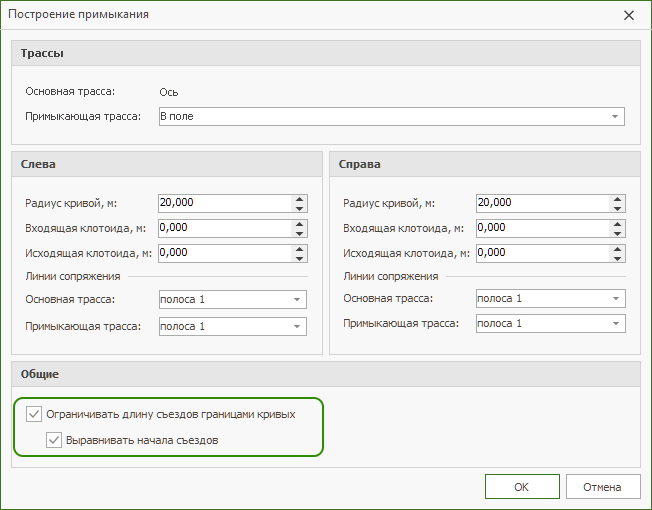

Свойства примыкания

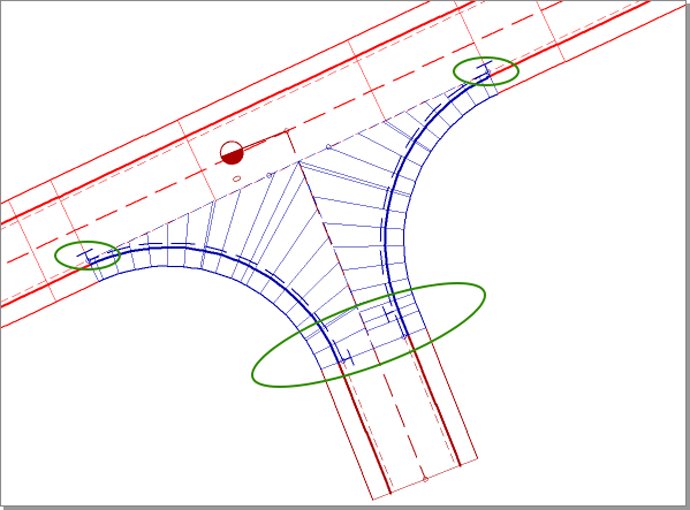

Новое примыкание

Ведомости

Мы регулярно добавляем в систему новые ведомости, и очередная — ведомость выемки грунтов. Когда в проекте задана геологическая модель, с помощью этой ведомости можно получить данные о том, какие типы грунтов попадают в выемку, и их объёмы.

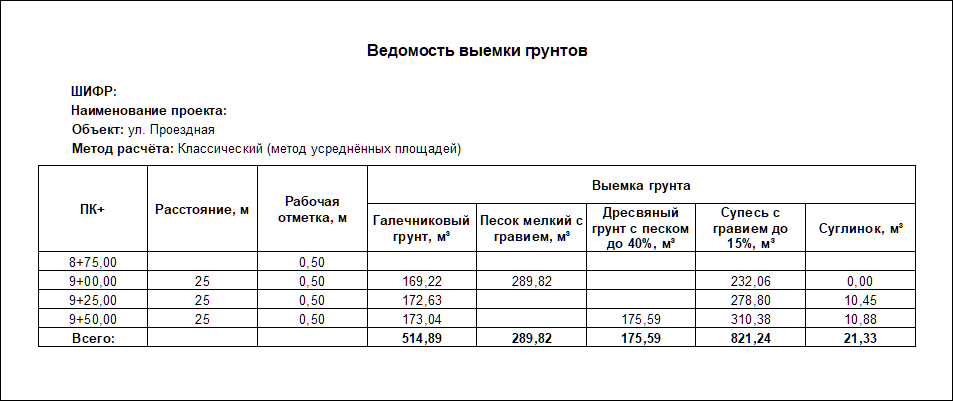

Ведомость выемки грунтов

И, наконец, то, чего так долго ждали многие наши пользователи: при наличии большого количества примыканий на трассе больше не нужно формировать ведомости с объёмами отдельно по каждому примыканию. Данные по ним теперь автоматически добавляются в ведомость по основной дороге. Достаточно в настройках ведомости выбрать опцию Выводить данные по примыканиям, и объёмы по каждому примыканию, попадающему в выбранный диапазон, будут добавлены в ведомость отдельной строкой, а в конце таблицы будет приведена итоговая сумма. Опция актуальна для ведомости земляных работ, укреплений откосов и кюветов, дорожных одежд и выемки грунтов.

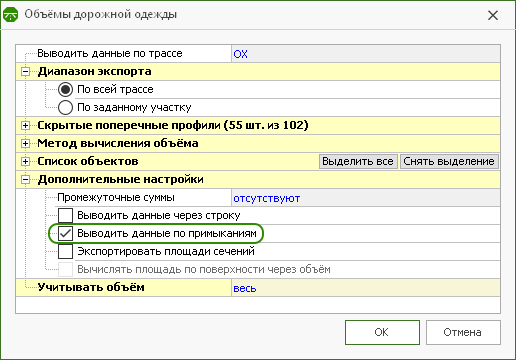

Выводить данные по примыканиям
