IndorTrafficPlan Проектирование организации дорожного движения [индо́р тра́фик пла́н]
Обзор системы
Система IndorTrafficPlan предназначена для проектирования организации дорожного движения.
Если вы ещё не знакомы с системой, то составить первое впечатление поможет краткий видеоматериал, демонстрирующий основные возможности системы.
Ключевые функции

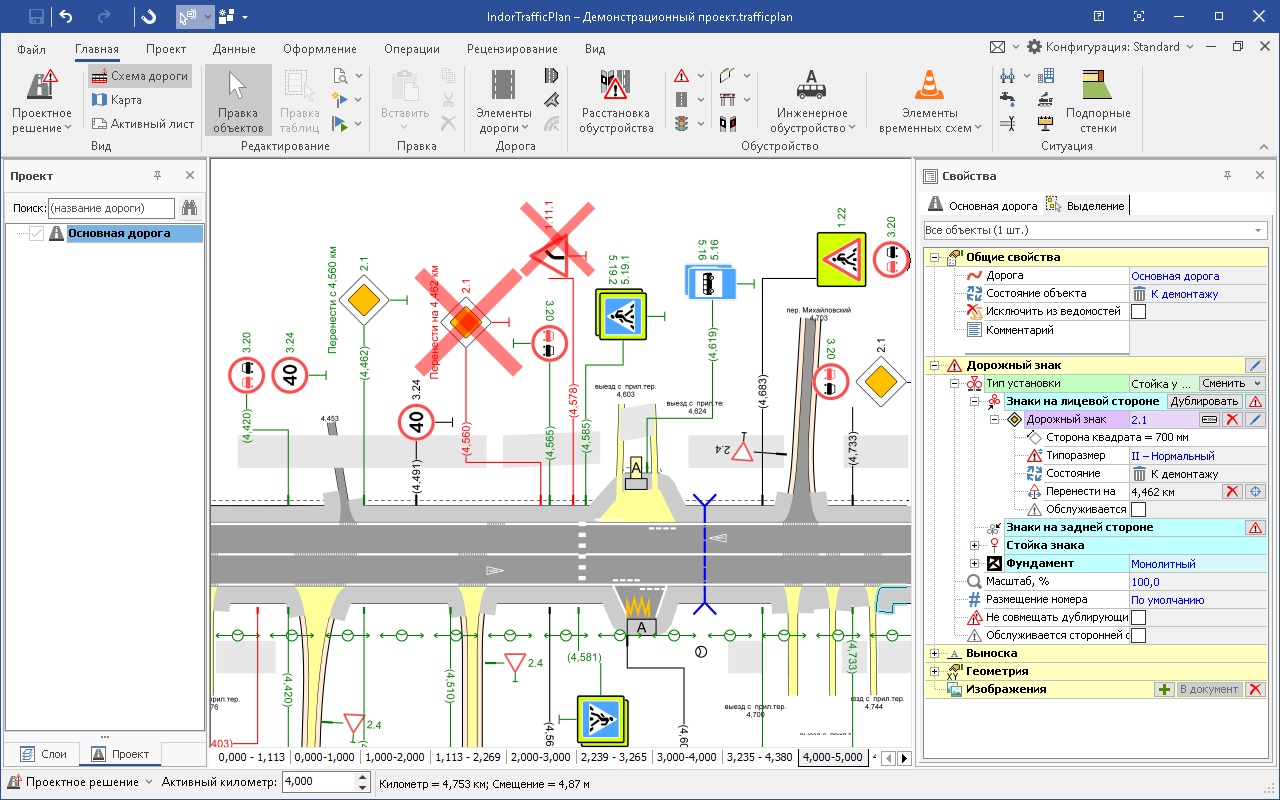

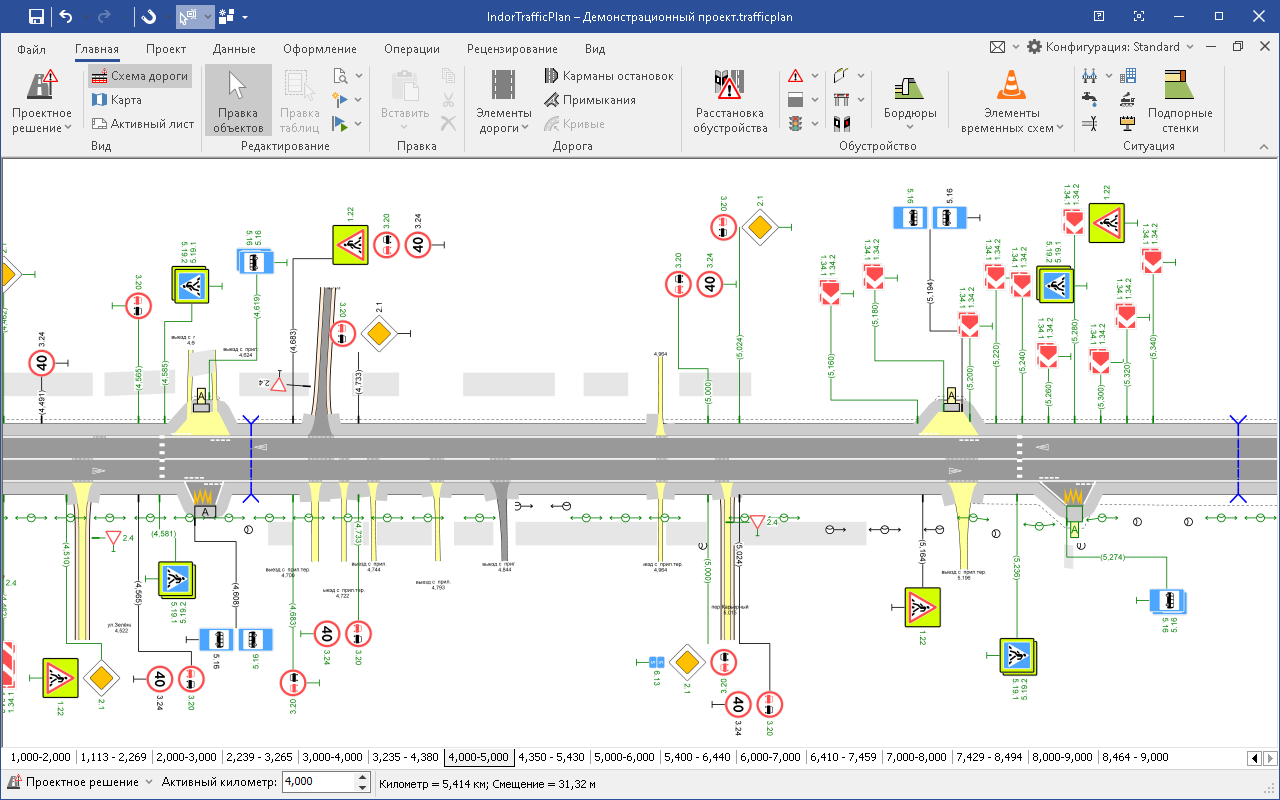

Быстрое создание схемы дороги
Для создания схемы дороги и существующего обустройства используются встроенные библиотеки объектов инженерного обустройства и ситуации.

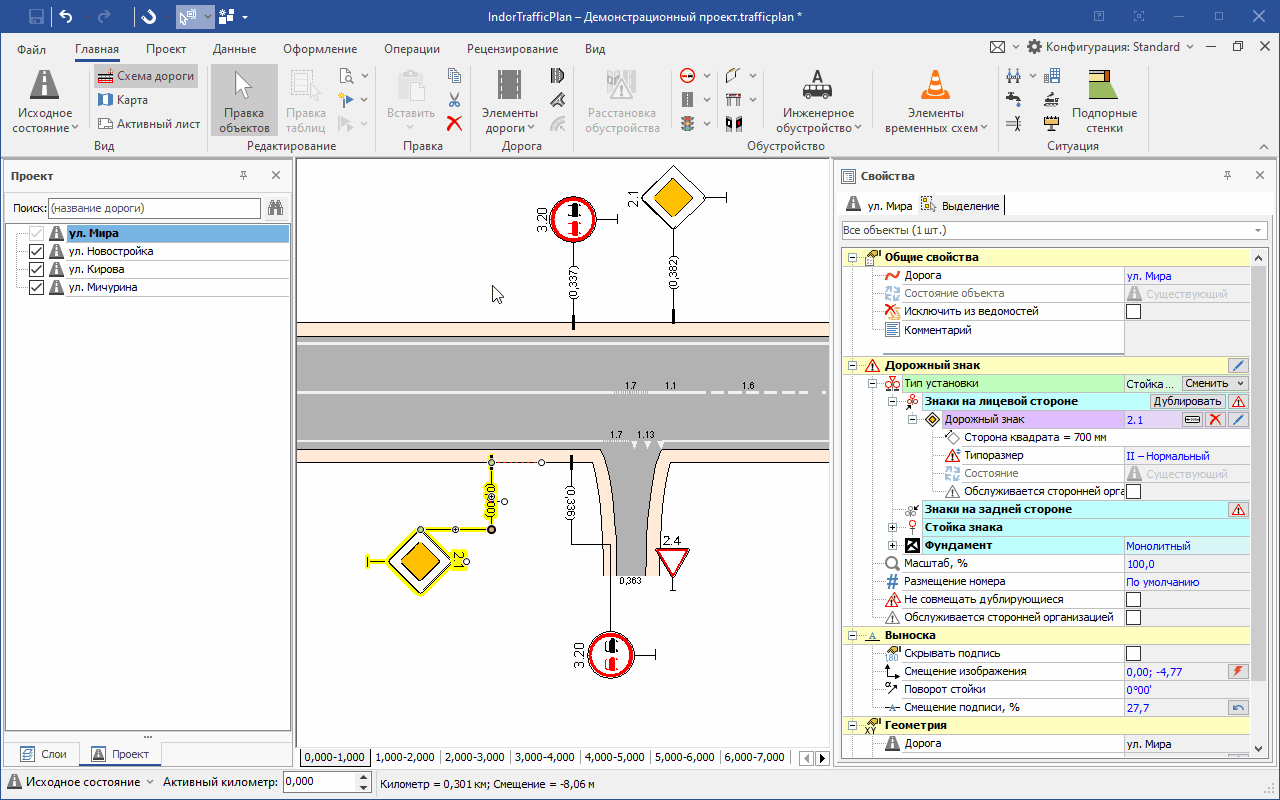

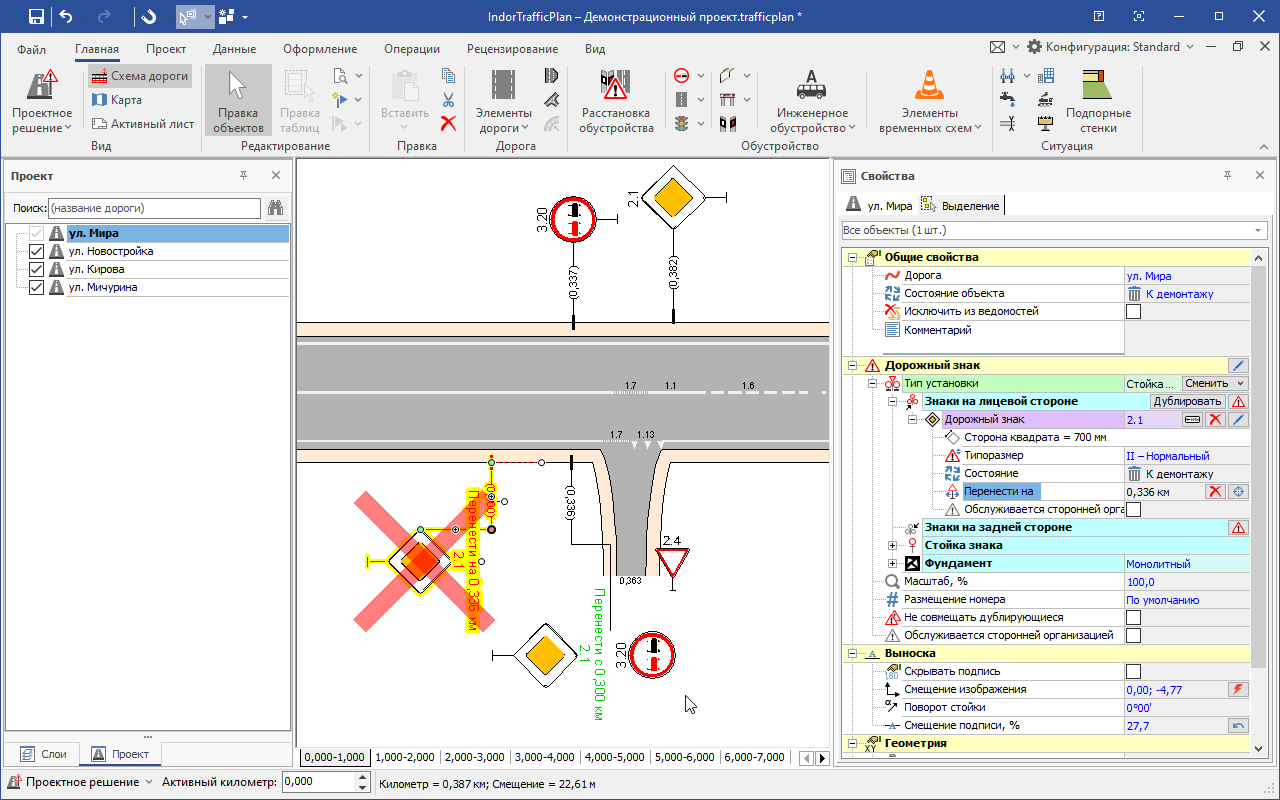

Сравнение исходного состояния и проектного решения
Благодаря возможности выбора режима работы можно в любой момент времени видеть на схеме различия между исходным состоянием и проектным решением.
Удобная разбивка на листы и оформление транспортных узлов
Разбивка на листы выполняется автоматически с возможностью изменения границ листов или параметров разбивки. На отдельных участках схемы можно задавать зоны произвольного масштаба. Границы транспортных узлов задаются непосредственно на интернет-карте.
Совместное использование с IndorCAD и IndorRoad
Данные о геометрии дороги и продольном профиле можно загрузить непосредственно из САПР. Также имеется возможность экспортировать из ГИС не только ось дороги, но и большинство объектов обустройства и ситуации.

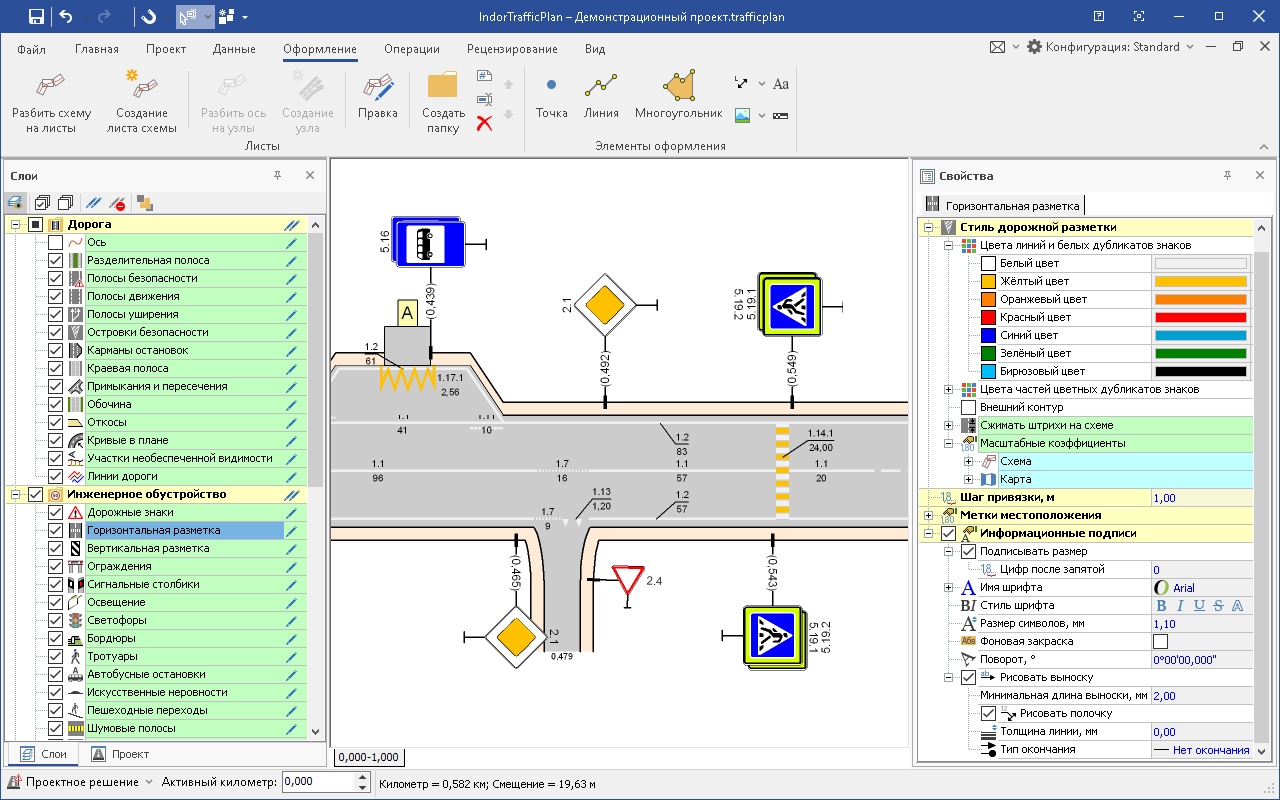

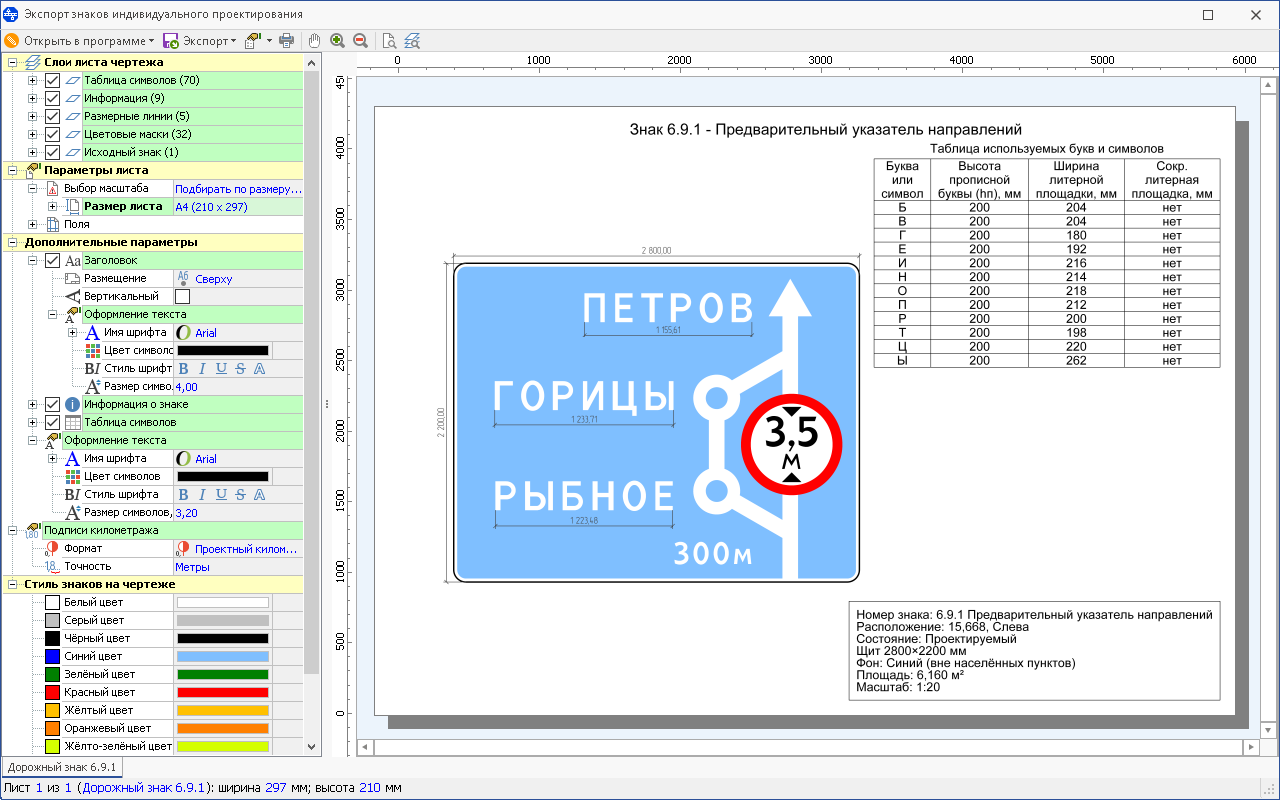

Оформление проекта и экспорт чертежей
Каждый объект имеет обширный набор параметров оформления на схеме и может сопровождаться настраиваемыми подписями и размерными линиями. Подготовленный чертёж можно передать в IndorDraw или экспортировать в различные форматы, например DWG.

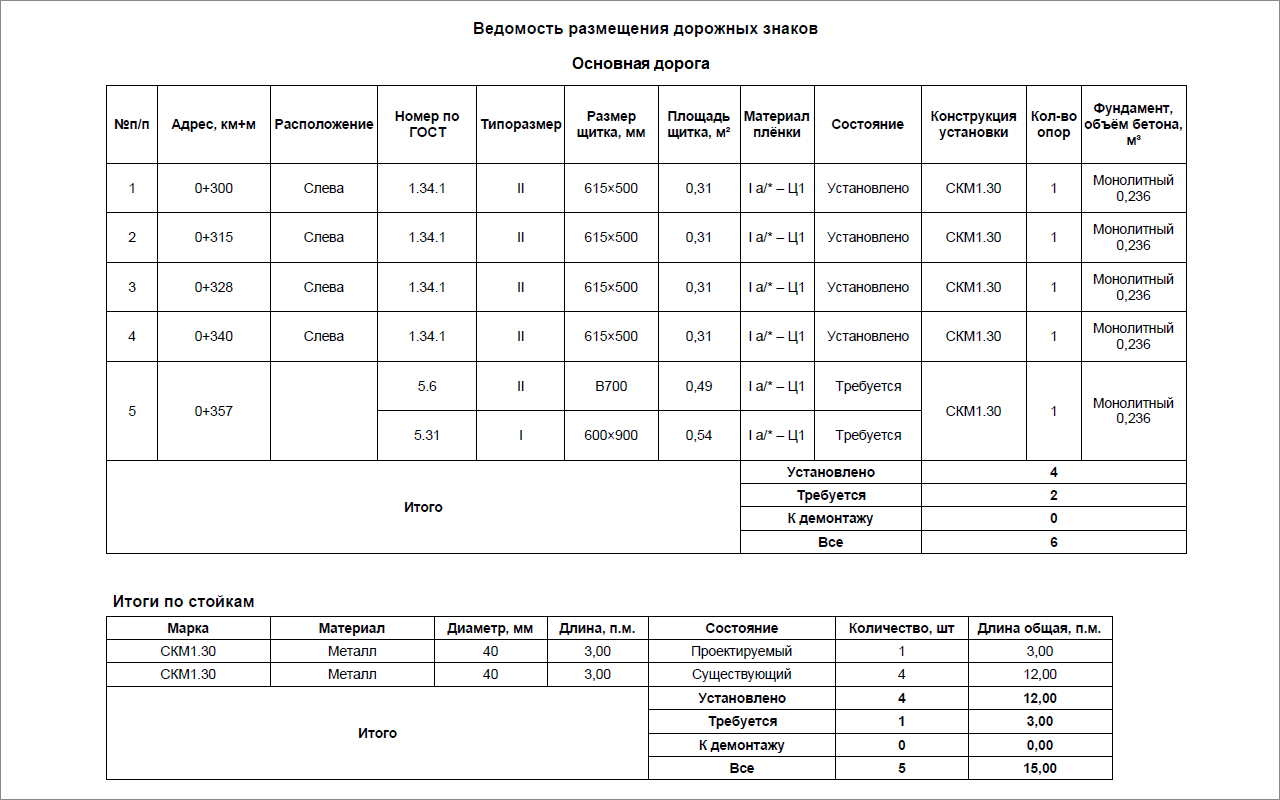

Формирование отчётов
По выбранному состоянию проекта можно сформировать ряд отчётных документов, среди которых ведомости по дорожным знакам, дорожной разметке и другим объектам.

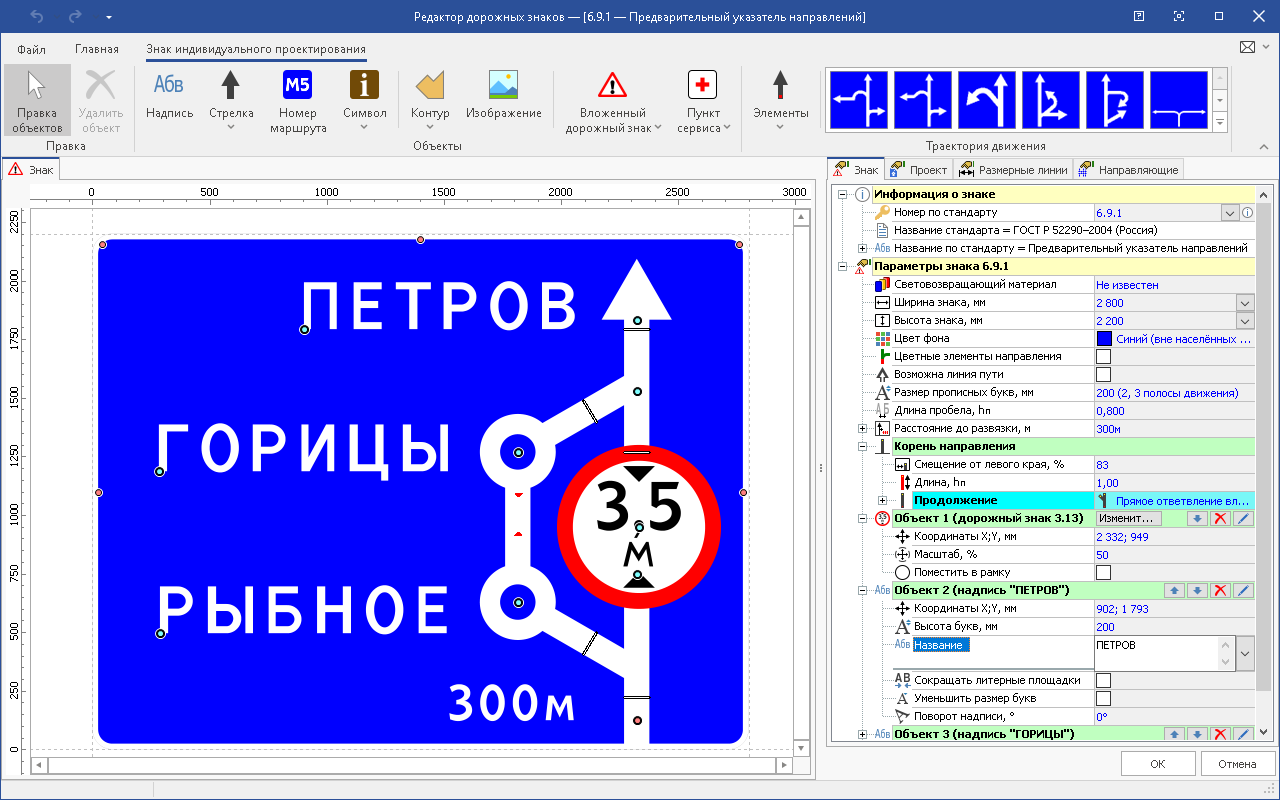

Проектирование дорожных знаков
Встроенный редактор дорожных знаков IndorRoadSigns позволяет проектировать дорожные знаки любой сложности, в том числе знаки индивидуального проектирования.
Что нового
Автоматизация

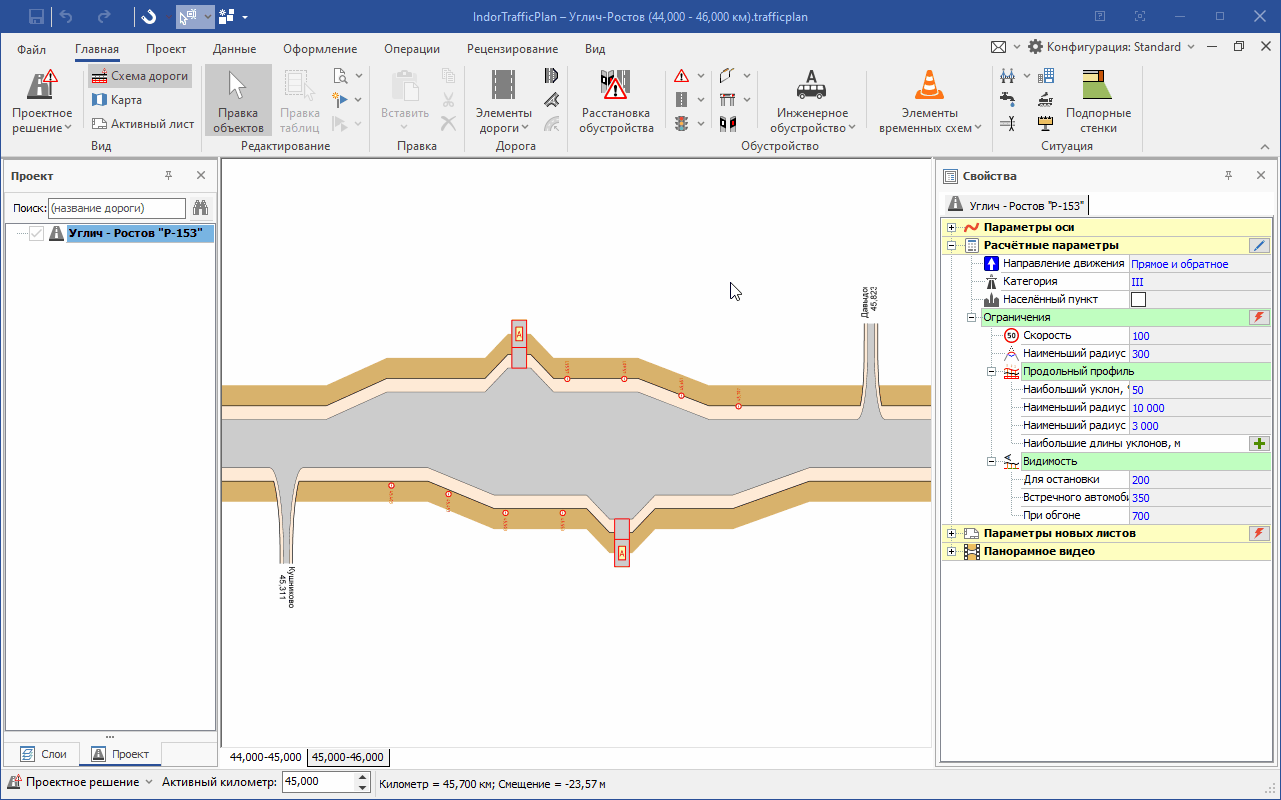

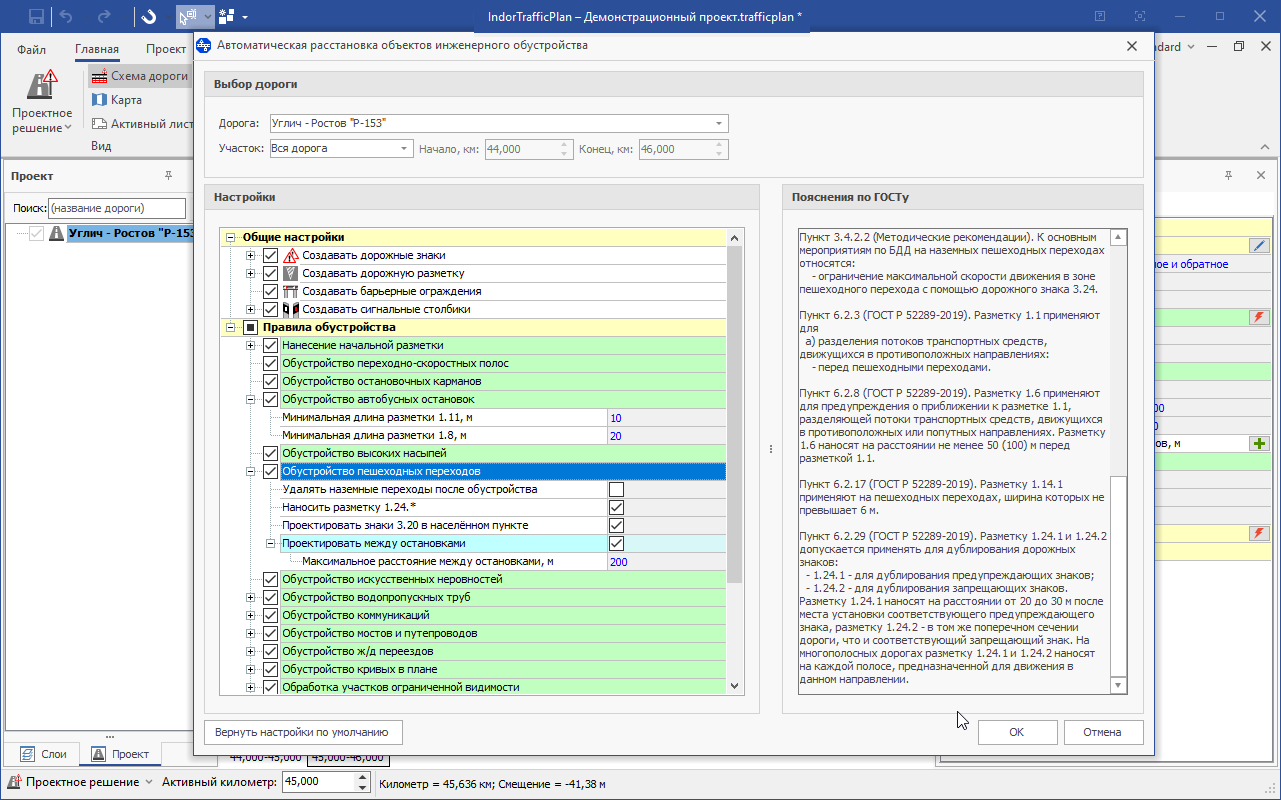

- Автоматическая расстановка объектов инженерного обустройства (смотреть, 5 мин). С учётом данных о дороге (количество полос движения, данные о кривых в плане, участках необеспеченной видимости, наличие примыканий, водопропускных труб, железнодорожных переездов и пр.) автоматически устанавливаются дорожные знаки, дорожная разметка, и сигнальные столбики. Автоматическая расстановка выполняется в соответствии
с ГОСТ Р 52289–2019 ,ГОСТ 33151–2014 ,ВСН 23–75 ,СП 34.13330.2021 ,ОДМ 218.2.101–2019 ,ОСТ 218.1.002–2003 . - Автоматическая расстановка дорожных ограждений
по ГОСТ Р 52289-2019 (смотреть, 5 мин). - Дорожные ограждения: автоматический подбор длины начального и конечного участков
по ГОСТ Р 52607-2006 . - Горизонтальная дорожная разметка: автоматический подбор размеров разметки
по ГОСТ Р 52289-2019 . - Дорожные знаки: автоматическая проверка порядка и перестановка знаков, установленных на одной опоре, по ГОСТ Р 52289–2019.

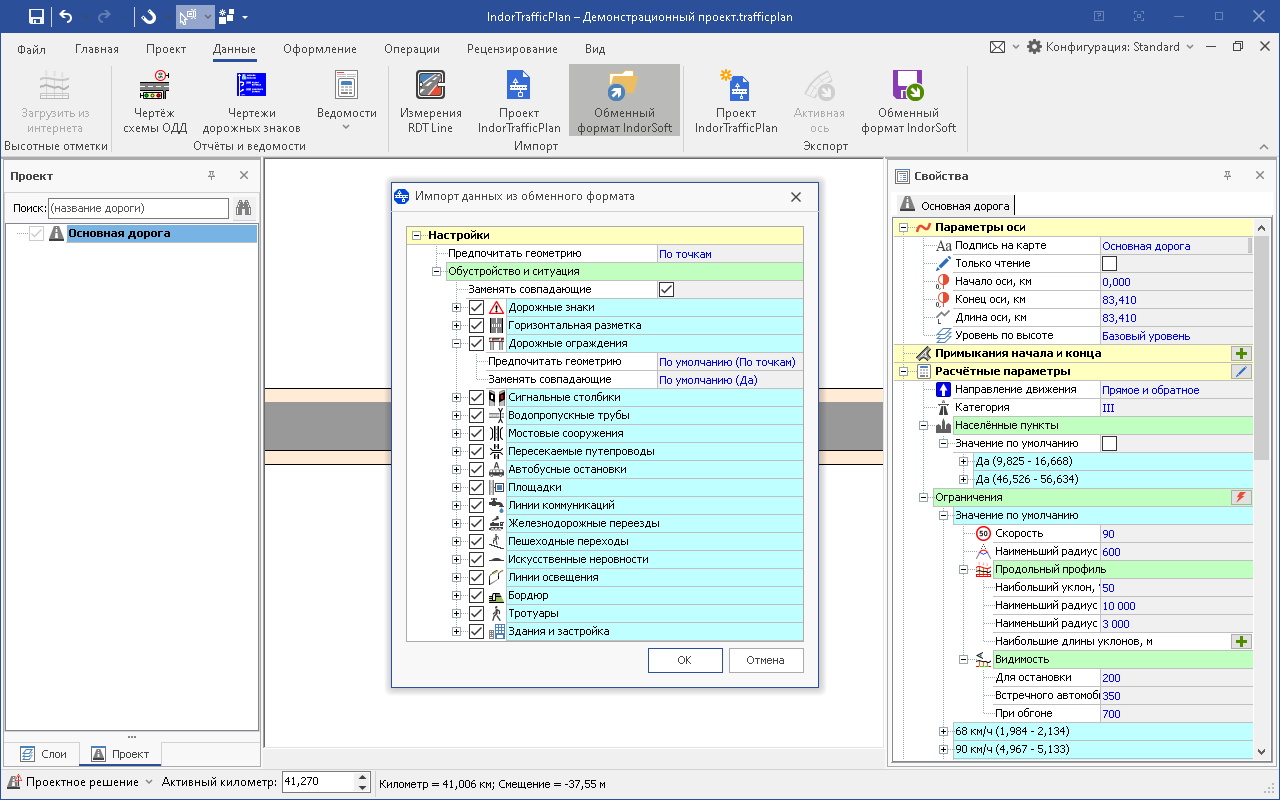

Обмен данными между программными продуктами «ИндорСофт»
Детальный экспорт проекта IndorCAD в систему IndorTrafficPlan (смотреть, 6 мин). Передаются следующие данные:
- геометрия оси трассы (план и продольный профиль);
- конструктивные элементы дороги (полосы движения и полосы уширения, разделительная полоса, обочины и пр.);
- примыкания, путепроводы, водопропускные трубы;
- дорожные знаки, дорожная разметка, дорожные ограждения и сигнальные столбики.
Новые объекты
- Островки безопасности: добавлен новый конструктивный элемент для обозначения островков безопасности на дороге.
- Новые виды элементов: тротуары, пешеходные и велосипедные дорожки.
Инженерное обустройство
- Освещение: шаблоны элементов и линий освещения.
- Светофоры в разных стадиях существования на одной стойке.
- Дорожные знаки: инструмент для назначения материала световозвращающей плёнки.
- Сигнальные столбики: тип столбиков
по ГОСТ Р 50970-2011 (однократного использования (С1), многократного использования (С2), самовосстанавливающиеся (С3)).
Создание и оформление схем
- Конвертация конструктивных элементов дороги: полосы движения, полосы уширения, островки безопасности и разделительные полосы можно преобразовывать друг в друга.
- Индивидуальный масштаб и подпись местоположения для знаков, расположенных на примыканиях.
- Линейный график: отображение ширины конструктивных элементов дороги и их материала.
Новые объекты
- Камеры фотовидеофиксации (подробнее).
- Новые дорожные знаки согласно стандартам:
- ДСТУ 4100–2021 (Украина);
- O'zDst 3283:2019 (Узбекистан);
- Закон Азербайджанской Республики «О дорожном движении» (Азербайджан).
- Новая дорожная разметка согласно стандартам (подробнее):
- Изменению №1 ГОСТ Р 51256–2018 (Россия);
- ДСТУ 2587–2021 (Украина);
- O'z Dst 3419–2019 (Узбекистан).
Создание и оформление схем
- Оформление проекта непосредственно на топооснове (подробнее). Теперь автоматически!
- Примыкания: автоматическая расстановка объектов обустройства (подробнее).
- Импорт отдельных видов объектов из другого проекта IndorTrafficPlan (подробнее).
- Работа на карте:
- автоматическое выравнивание выносок дорожных знаков на карте;
- при редактировании объектов на карте можно указывать в качестве координат широту и долготу.
- Сохранение в шаблоне проекта настроек отдельных слоёв.
- Назначение закладок на различные участки проекта.
Ведомости
- Добавлена ведомость шумовых полос (подробнее).

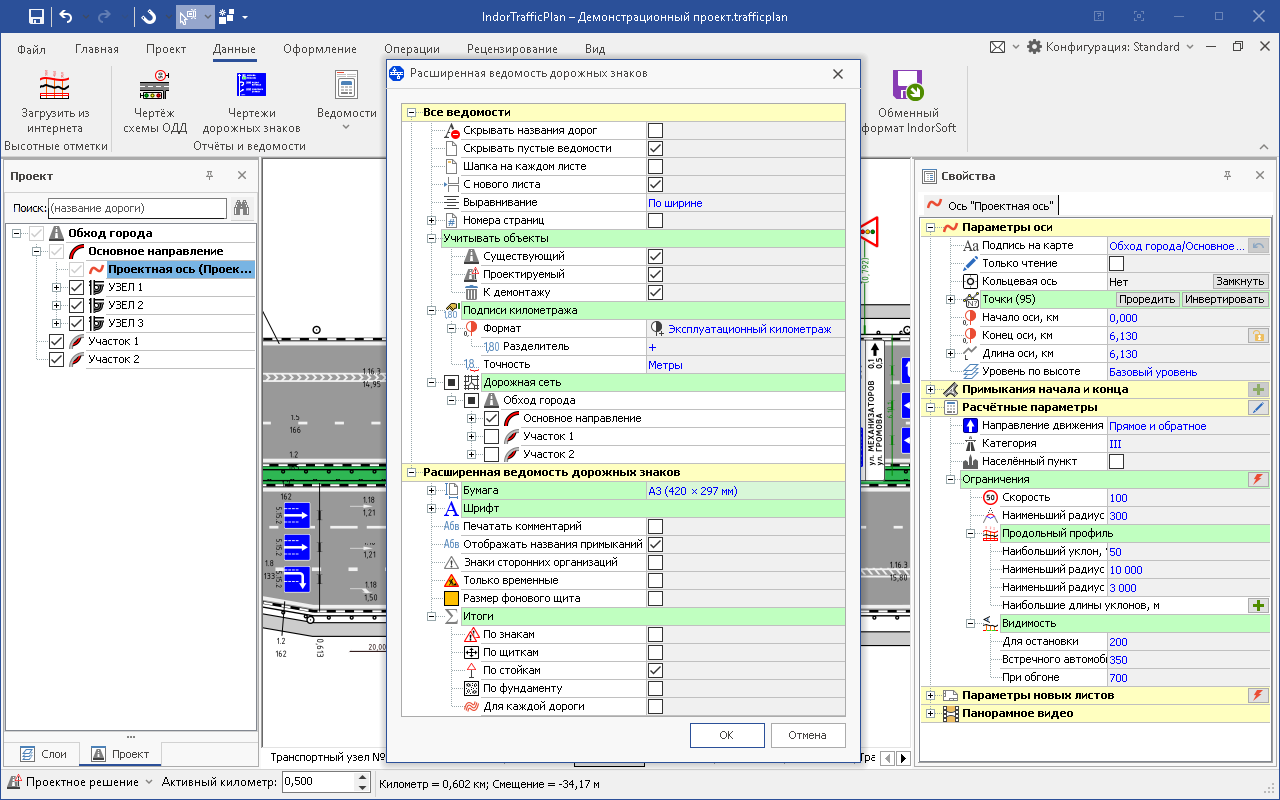

- Расширенная ведомость дорожных знаков: добавлена возможность формировать таблицу с итогами по типам фундаментов и таблицу с итогами по номерам дорожных знаков.
- Настройка точности вывода подписей километража.
- Настройка точности вывода значений длины и высоты линейно-протяжённых объектов.
- Автоматический подбор типоразмеров для дорожных знаков на загородных дорогах по числу полос движения в соответствии
с ГОСТ Р 52289–2019 . - Создание разметки 1.1, 1.3, 1.5, 1.6, 1.9, 1.11 жёлтого цвета в соответствии
с ГОСТ Р 51256-2018 .Для разметки 1.7 доступна возможность её создания в синем цвете. - Новый объект Рекламные конструкции и соответствующая ведомость.

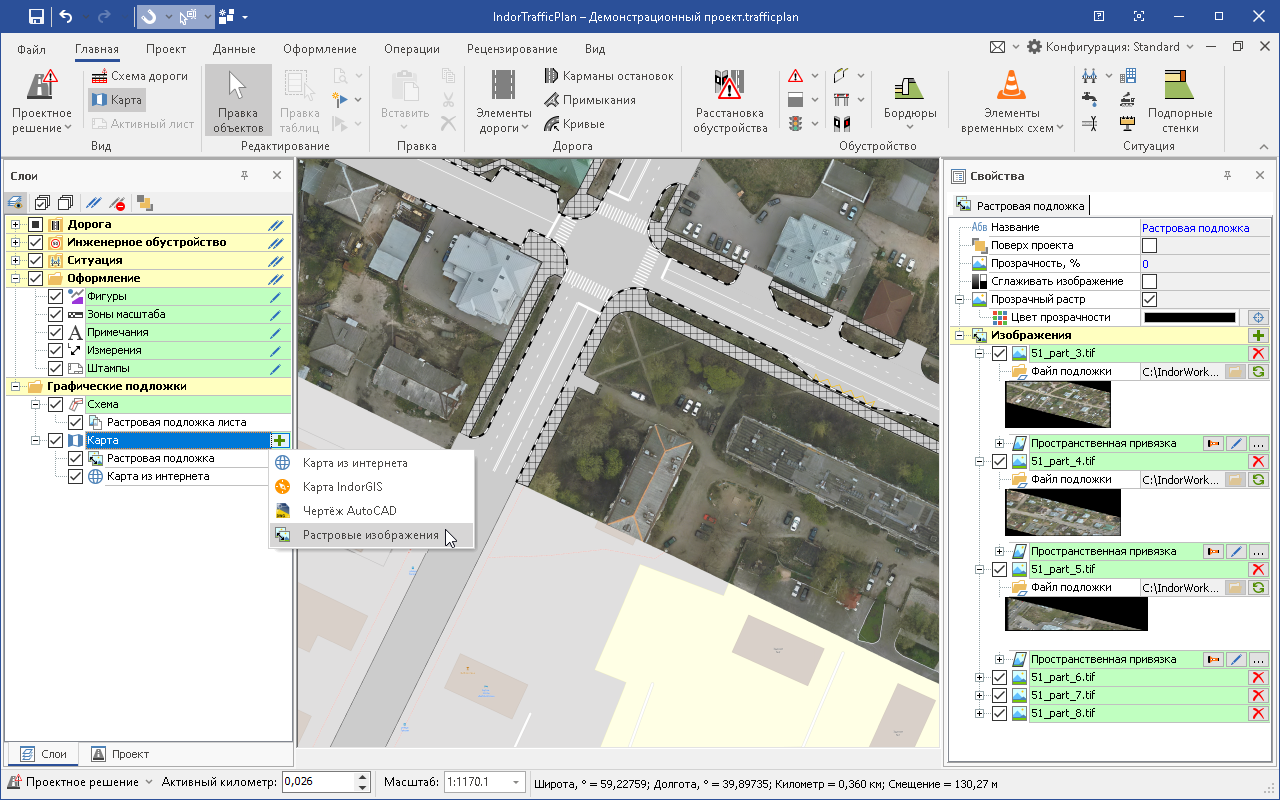

- Пакетная загрузка растров. Растровые файлы в формате TIF с информацией о пространственной привязке сразу загружаются в нужные координаты.

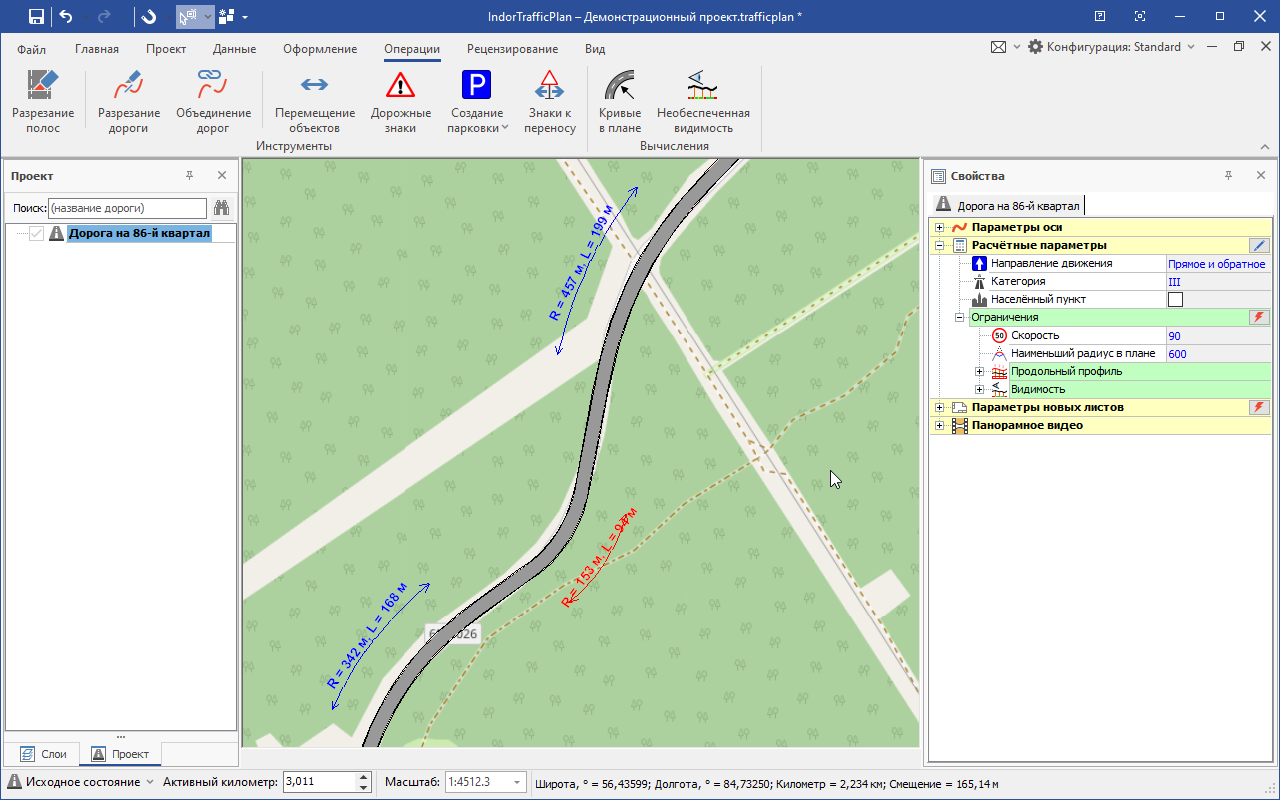

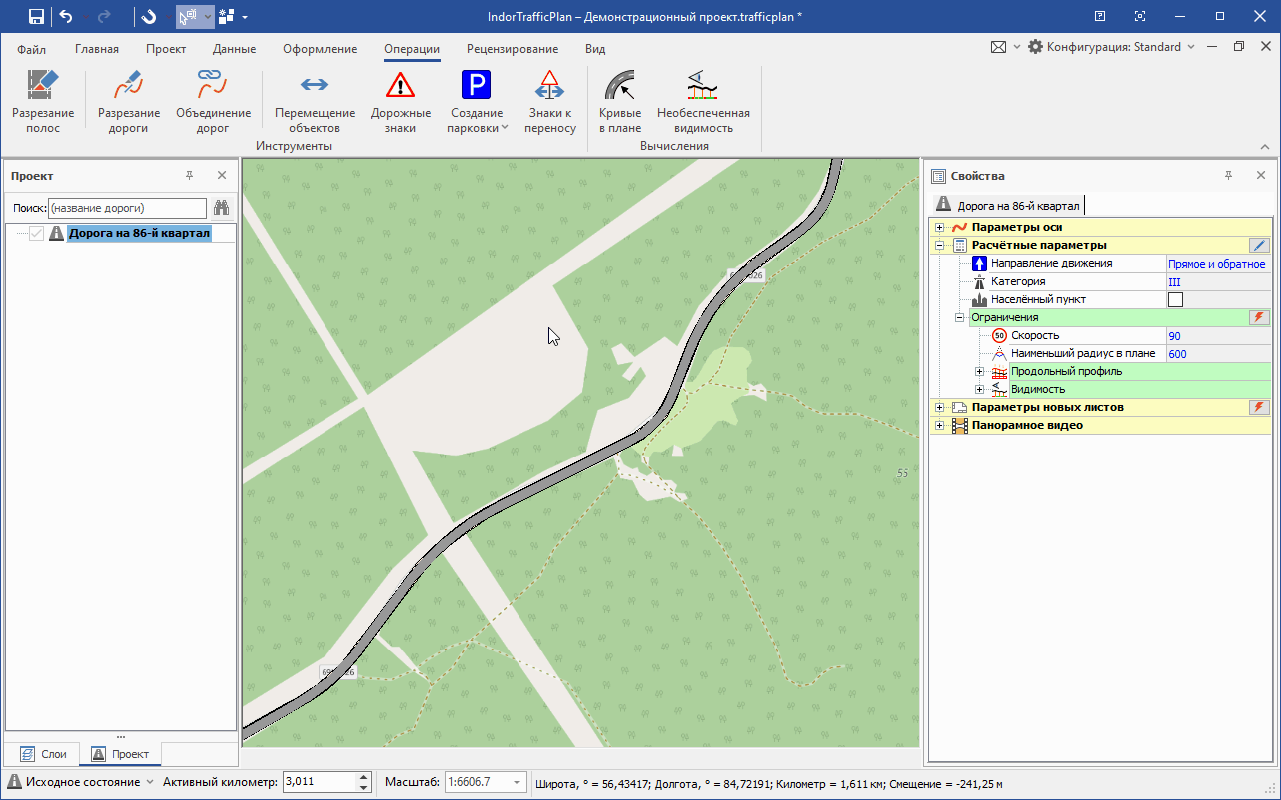

- Автоматическое вычисление значений кривых при создании объекта Кривая в плане.
- Индивидуальные наборы настроек оформления, которые можно применить для отдельного листа или узла.
Инструменты для создания схем
- Кольцевые оси.
- Линия разделения встречных потоков (формирование временных схем ОДД).
- Режим редактирования проекта ОДД непосредственно на карте.
- Шаблоны дорожных объектов (сохранение настроек сложных объектов в шаблон для многократного использования).
- Массовое создание парковочных мест на дороге и за её пределами.
- Вертикальная разметка (в т.ч. табличный ввод, экспорт в DWG).
Ведомости
- Комплексное формирование наборов ведомостей.
- Новая ведомость: по вертикальной разметке.
- Ведомость дорожных знаков: возможность формирования итоговых таблиц для подсчёта количества щитков и стоек.
- Ведомость тротуаров: вычисление длины тротуара по разнице начального и конечного километража или по реальной длине в плане.
- Адресная ведомость горизонтальной разметки в соответствии с Правилами подготовки документации по организации дорожного движения (Приказ Министерства транспорта РФ от 26.12.2018 г. №480).
Чертежи
- Слой для управления видимостью штампов листов чертежа.
- Назначение индивидуальных штампов отдельным листам чертежа.
Импорт
- Выгрузка из IndorRoad данных по осям, элементам дороги, объектам обустройства и ситуации.

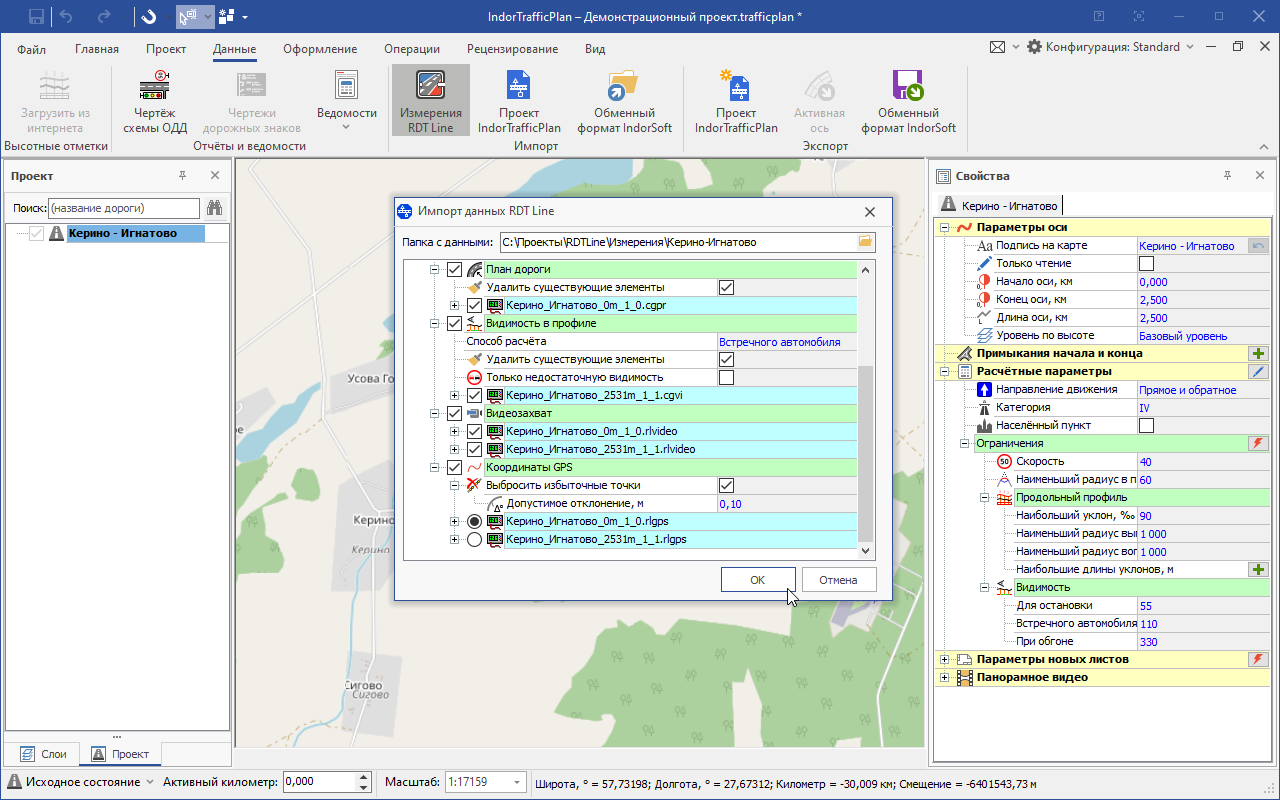

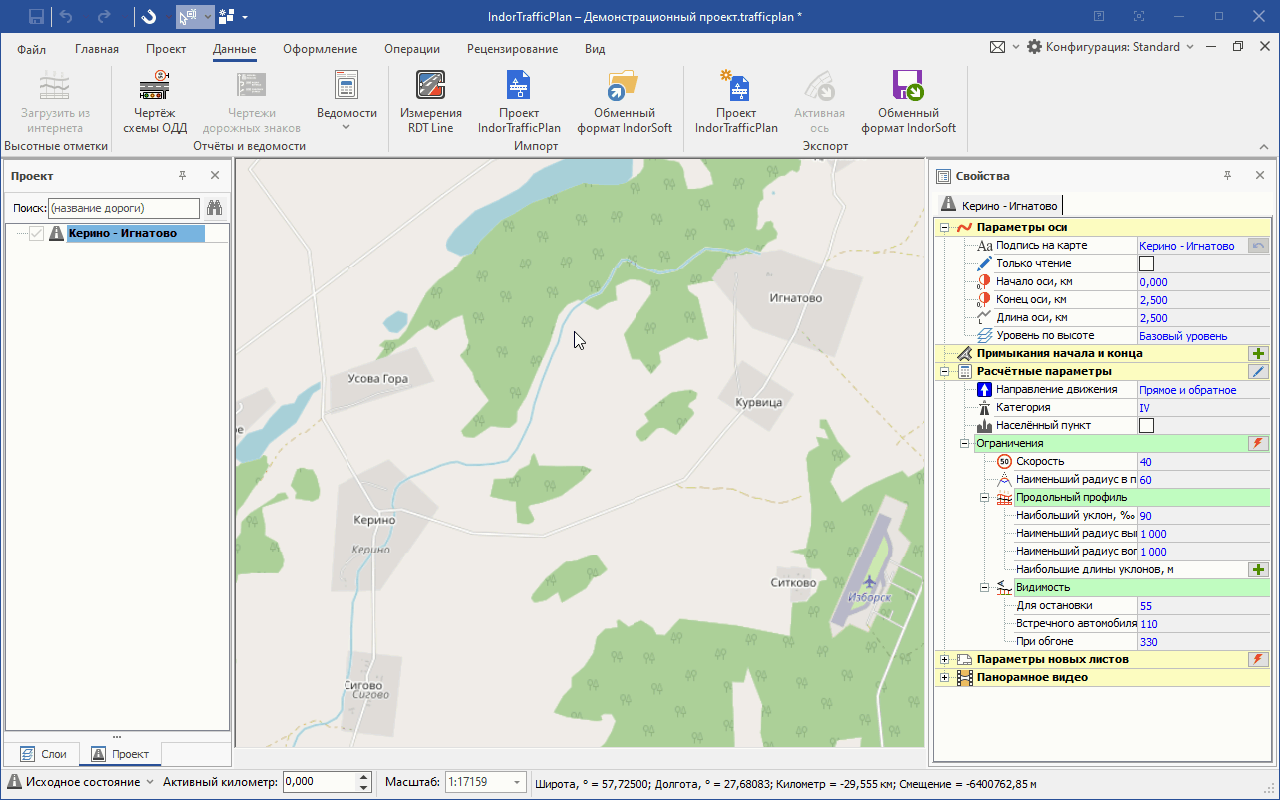

- Импорт измерений из файлов дорожной лаборатории «RDT LINE».
Поддерживаемые стандарты и нормативные документы
Проектирование ОДД
- ГОСТ Р 52289-2019. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств (с Изменениями №№ 1 – 3). — Взамен
ГОСТ Р 52289-2004; введ.2020–04–01. — М.: Стандартинформ, 2020. — 134 с. - Приказ Министерства транспорта Российской Федерации от 30 июля 2020 года N 274 «Об утверждении Правил подготовки документации по организации дорожного движения» (с изменениями на 1 декабря 2021 года). — Введ.
2021–01–01. — М.,2020 — 28 с. - Порядок разработки и утверждения проектов организации дорожного движения на автомобильных
дорогах. — Введ. 2006–08–07. — М.,2006. — 21 с. - Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000,
1:500. — М.: ФГУП «Картгеоцентр»,2004. — 286 с.
Проектирование дорожных знаков (Россия, Казахстан, Белоруссия, Украина, Узбекистан, Грузия, Монголия, СССР)
- ГОСТ Р 52290–2004. Технические средства организации дорожного движения.
Знаки дорожные. Общие технические требования
(с изменениями №№ 1, 2, 3). —
Введ. 2006–01–01. — М.: Стандартинформ, 2006. — 125 с. - ГОСТ Р 58398-2019. Экспериментальные технические средства организации дорожного движения.
Типоразмеры дорожных знаков. Виды и правила применения дополнительных дорожных знаков. Общие положения. —
Взамен ПНСТ 247-2017; введ. 2019–05–01. — М.: Стандартинформ, 2019. — 28 с. - ГОСТ Р 52289-2019. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки,
светофоров, дорожных ограждений и направляющих устройств (с Изменениями №№ 1 – 3). —
Взамен ГОСТ Р 52289-2004; введ. 2020–04–01. — М.: Стандартинформ, 2020. — 134 с. - ГОСТ 32945–2014. Дороги автомобильные общего пользования. Знаки дорожные. Технические требования. —
М.: Стандартинформ, 2016. — 72 с. - ГОСТ 10807–78. Знаки дорожные. Общие технические условия
(с изменениями
№№ 1–6). — Взамен ГОСТ 10807-71; введ. 1980–01–01. —М.: ИПК «Издательство стандартов», 2002. — 134 с. - СТ РК 1125–2002. Технические средства организации дорожного движения.
Знаки дорожные. Общие технические условия (с изменениями
№№ 1, 2). — Взамен ГОСТ 10807-78; введ. 2004–01–01. — Астана, 2002. — 129 с. - СТБ 1140–2013. Знаки дорожные. Общие технические условия
. — Введ. 2014–07–01. — Минск: БелГИСС,2013. — 118 с. - ДСТУ 4100–2021. Знаки дорожні. Загальні технічні умови. Правила застосування. —
Взамен ДСТУ 4100-2014; введ. 2021–11–01. — Киев: ДП «УкрНДНЦ», 2021. — 140 с. - O'zDst 3283:2017 «Знаки дорожные. Технические условия». — Взамен ГОСТ 10807–78; введ. 2017–12–15. — Ташкент, 2017. — 150 с..
- Закон Грузии о дорожном движении. — Введ. 2014–03–01. — Кутаиси, 2017. — 124 с.
- MNS 4597: 2014. Авто замын тэмдэг. Техникийн ерөнхий шаардлага. — Введ. 2014–05–20. — Улан-Батор, 2014. — 104 с.
Проектирование дорожной разметки (Россия, Казахстан, Белоруссия, Украина, Узбекистан, Грузия, Монголия, СССР)
-
ГОСТ Р 51256–2018. Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические
требования. — Взамен ГОСТ Р 51256-2011; введ.2018–06–01. — М.: Стандартинформ,2018. — 37 с. -
ГОСТ 13508–74. Разметка
дорожная. — Введ. 1975–01–01.— М.: ИПК «Издательство стандартов»,1998. — 22 с. -
ОДМ 218.6.020-2016. Методические рекомендации по устройству дорожной разметки. —
Введ. 2016–08–29. — М.: Росавтодор,2016. — 105 с. -
СТ РК 1124–2003. Технические средства организации дорожного движения. Разметка дорожная. Технические
требования. — Взамен ГОСТ 13508-74;введ. 2005–01–01. — Астана:Госстандарт, 2003. — 38 с. -
СТБ 1231–2012. Разметка дорожная. Общие технические
условия. — Взамен СТБ 1231-2000;введ. 2013–01–01. — Минск: Госстандарт,2012. — 52 с. -
ДСТУ 2587:2021. Безпека дорожнього руху. Розмiтка дорожня. Загальнi технiчнi умови. — Взамен ДСТУ 2587:2010;
введ. 2021–08–01. — Киев: ДП «УкрНДНЦ», 2021. — 102 с. -
MNS 4759: 2013. Авто замын тэмдэглэл. Техникийн ерөнхий шаардлага. — Взамен MNS 4759: 2003;
введ. 2014–01–01. — Улан-Батор, 2013 — 23 с. -
Правила дорожного движения Республики
Узбекистан. — Ташкент, 2016. — 74 с. - Закон Грузии о дорожном движении. — Введ. 2014–03–01. — Кутаиси, 2017. — 124 с.
-
O'z Dst 3419:2019. Разметка дорожная. Технические
требования. — Введ. 2019–11–10. — Ташкент, 2019. — 47 с.
Проектирование дорожных ограждений
-
ГОСТ 33128-2014. Дороги автомобильные общего пользования. Ограждения дорожные. Технические
требования. — Введ. 2015–07–01. — М.: Стандартинформ,2019. — 14 с. -
ГОСТ 26804–2012. Ограждения дорожные металлические барьерного
типа. — Взамен ГОСТ 26804-86;введ. 2013–11–01. — М.: Стандартинформ,2014. — 27 с. -
Проект ГОСТ Р –2010. Пешеходные ограждения на автомобильных
дорогах. — М.: Стандартинформ,2010. — 10 с.
Проектирование светофоров
-
ГОСТ Р 52282-2004. Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования.
Методы испытаний. — Введ. 2006–01–01. — М.: Стандартинформ,2006. — 15 с.
Проектирование опор освещения
-
Серия 3.320-1. Опоры наружного освещения и контактных сетей городского транспорта: Выпуск 1. Материалы
для проектирования. — Введ. 1975–07–15. — М: Госстрой СССР,1975. — 25 с.
Проектирование искусственных неровностей
- ГОСТ Р 52605-2006. Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения
(с Изменением N 1). — Введ. 2008–01–01. — М.: Стандартинформ,2007. — 10 с.
Проектирование шумовых полос
- ГОСТ 33025-2014. Дороги автомобильные общего пользования. Полосы шумовые. Технические
условия. — Введ. 2015–07–01. — М.: Стандартинформ,2015. — 9 с.
Попробовать бесплатно
Скачайте
Установите
следуя инструкциям на экране
Пробуйте
почти все возможности системы
Небольшие ограничения пробной версии
Без применения лицензии программа работает в течение 30 дней (или 50 запусков) в демо-режиме. Демо-режим позволяет ознакомиться со всеми функциями системы, однако не предполагает коммерческого использования, поэтому имеются соответствующие ограничения:
- Недоступны функции экспорта в сторонние программные продукты. Это означает, что для последующей доработки чертежи схемы ОДД и дорожных знаков могут быть экспортированы только в файл формата IndorDraw.
- При печати чертежа на каждом листе отображается надпись «Подготовлено в пробной версии IndorTrafficPlan. Не для коммерческого использования!».
При приобретении лицензии на программу вы сможете продолжить работу с проектом, выполненным в пробной версии. При этом дата сохранения проекта в пробной версии должна быть ранее даты активации лицензии.
ВНИМАНИЕ! Для студентов и преподавателей учебных заведений действует специальное предложение.
Поддержка пользователей
Техподдержка
Помощь в использовании программных продуктов, решение технических вопросов и методическая поддержка пользователей.
Онлайн-документация
Самая актуальная справочная документация с подробным описанием функций системы всегда доступна онлайн.
Некоторые новости про IndorTrafficPlan
06.03.2023
Новые дорожные знаки — уже в наших системах!
1 марта 2023 года в России вступила в силу новая редакция правил дорожного движения. В неё вошли дорожные знаки, утверждённые Правительством в октябре прошлого года. В IndorRoadSigns, IndorCAD/Road, IndorTrafficPlan, IndorRoad и IndorDraw эти знаки уже добавлены — используйте их в своих проектах!
20.02.2023
IndorTrafficPlan 2023: удобное формирование ведомостей технических средств ОДД
Рассказываем, как будет быстрее получать адресные ведомости по техническим средствам организации дорожного движения в обновлённой системе IndorTrafficPlan.
27.12.2022
Что нас ждёт в 2023 году?
Говорят, под Новый год, что ни пожелается, всё всегда произойдёт, всё всегда сбывается! Анонсируем новые возможности, которые ИндорСофт поможет вам получить в 2023 году и рассказываем, чем нам запомнился уходящий год!
Купить удобным способом
Расчёт стоимости
8 800 333-08-05
Бесплатно для звонков из России.
+7 3822 650-450
Международный многоканальный телефонный номер.
Мы рады принять ваш звонок в рабочие дни
Часы у нас в офисе сейчас показывают:
При условии, что на вашем компьютере правильно настроены часы и часовой пояс.
Компания Softline
Международная компания, специализирующаяся на поставке лицензионного программного обеспечения и предоставляющая полный спектр IT-услуг.
География представительств: Россия, Белaрусь, Казахстан, Украина, Кыргызстан, Молдова, Монголия, Узбекистан, Азербайджан, Армения, Таджикистан, Туркменистан, Грузия.
115088, Россия, г. Москва, ул. Угрешская, д. 2, строение 76, офис 303, телефон: +7 (495) 232-00-23 сайт: www.softline.ruРусская промышленная компания
Компания занимается автоматизацией проектно-конструкторских и технологических работ, дистрибьюцией, разработкой и системной интеграцией программного и аппаратного обеспечения для решения различных задач машиностроения, промышленного и гражданского строительства, ГИС, геодезии, картографии, землеустройства и т.п.
109004, Россия, г. Москва, ул. Александра Солженицына, д. 29/18 телефон: +7 (495) 744-00-04 сайт: www.cad.ru электронная почта: info@cad.ruSyssoft
Syssoft специализируется на поставках лицензионного программного обеспечения от ведущих зарубежных и отечественных разработчиков, являясь одним из лидеров российского рынка в данной области. Профессиональная работа компании Syssoft высоко ценится клиентами и партнёрами, а благодаря наличию ряда высших партнёрских статусов от крупнейших разработчиков, компания имеет возможность проявлять гибкость в определении собственной ценовой политики.
География продаж: Россия, Белоруссия, Казахстан.
125373, Россия, г. Москва, Походный проезд, д. 4, корп. 1 телефон: +7 (495) 646-14-71 сайт: www.syssoft.ru электронная почта: info@syssoft.ruАСКОН-Интеграция
Комплексная автоматизация проектной деятельности в промышленном и гражданском строительстве.
Партнёрская сеть: более 40 компаний в России, Украине, Казахстане, Узбекистане, Польше, Чехии, Болгарии, Германии, Швеции, Финляндии и других странах.
Центры разработки: Санкт-Петербург, Коломна, Курган, Нижний Новгород, Тольятти, Минск, Гродно.
199155, Россия, г. Санкт-Петербург, ул. Одоевского, д. 5, литера «А» телефон: +7 (812) 703-39-34 сайт: www.ascon.ruРегиональные представители
Компания «Аллсофт Украина»
Официальный партнер ведущих компаний разработчиков программного обеспечения. Проект основан в 2005 году и является одним из лидеров рынка ПО в сегменте розничных продаж и специализированных решений для бизнеса.
Украина, 01032, г. Киев, ул. Саксаганского, 119,ООО «Коприна»
Регионы: Красноярский край и Россия.
Фактический адрес: г. Красноярск, ул. Березина, д. 3 Д. Телефон:+7 (391) 254-94-81, +7 913-539-94-81 электронная почта: baulin_07@mail.ruНПК «Чайка»
Компания является производителем оборудования для геодезических работ на территории акваторий. В ассортименте предлагаемых решений есть и программные продукты для проектирования русловых работ, составления лоцманских карт.
Почтовый адрес: 630110, Россия, г. Новосибирск, ул. Учительская, д. 52, оф. 69 Фактический адрес: 630099, Россия, г. Новосибирск, ул. Урицкого, д. 13 телефон: +7 (383) 346-15-37 электронная почта: nvgins@ngs.ruКомпания ТИ АЙ БИ
Регион: Монголия.
Монголия, г. Улан-Батор, Баянгол дист, IV микрорайон, 8-хороо, 21-201 телефон: +976 88 10-28-69, +976 11 36-20-48 электронная почта: namshirc@yahoo.com Улаанбаатар хот, 16092, Баянгол дүүрэг. IY хороолол, 8-р хороо Чингунжавын гудамж, 21-201 Утас: 976-99102869, 976-11-362048 Факс: 976-11-362048 Имайл: namshirc@yahoo.comITRIP INTERNATIONAL
Регион: Узбекистан, Казахстан, Кыргызстан, Туркменистан, Таджикистан.
Компания специализирующаяся на поставке лицензионного программного обеспечения от ведущих зарубежных и отечественных разработчиков,
являясь одним из лидеров рынка в данной области и предоставляющая полный спектр
