Что нового в IndorCAD: расширены возможности проектирования реконструкции и ремонта дорог

28.02.2020

Мы продолжаем добавлять в систему инструменты для автоматизации инженерной деятельности. Теперь в редакторе дорожной одежды есть объект «Набор слоёв реконструкции», который позволяет в автоматическом режиме создавать конструкции ровиков уширения и разборки дорожной одежды, а также получать соответствующие объёмы.

В одном из недавних обновлений в редакторе дорожной одежды появился новый объект — «Набор слоёв реконструкции». Он предназначен для моделирования работ по формированию дорожной одежды при проведении реконструкции автомобильной дороги.

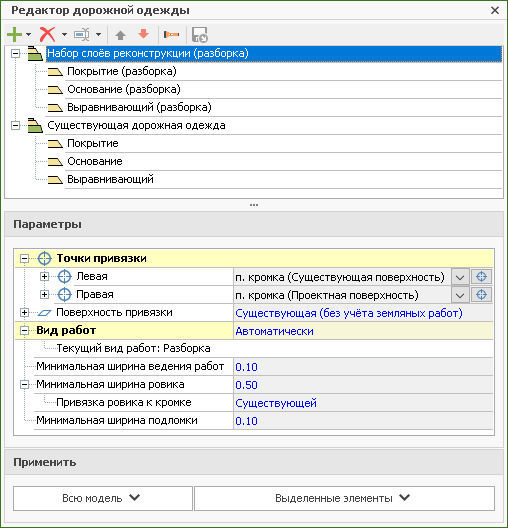

Инспектор объектов

Отличительная особенность объекта заключается в том, что он автоматически определяет нужный вид работ на поперечном профиле с учётом взаимного расположения кромок (существующей и проектной). И если существующая кромка находится ближе к оси, чем проектная, то создаётся ровик уширения, а если существующая кромка расположена дальше от оси, чем существующая, то создаётся разборка дорожной одежды.

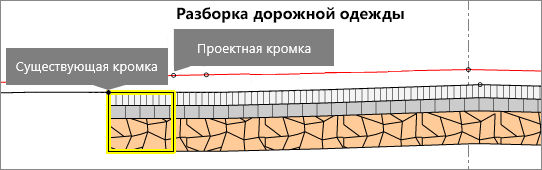

Разборка дорожной одежды

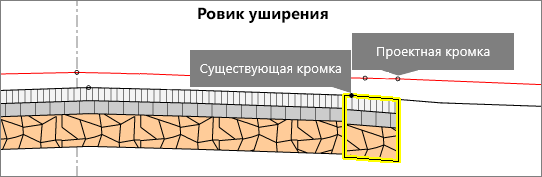

Ровик уширения

Дополнительно можно задавать минимальную ширину проведения работ, минимальную ширину ровика, минимальную ширину подломки кромки.

Подробнее о том, как создавать объект «Набор слоёв реконструкции», читайте в документации на нашем сайте.
