Что нового в IndorCAD: объект «Геосинтетика» и не только

26.04.2019

Знакомьтесь с новыми возможностями системы проектирования автомобильных дорог IndorCAD и применяйте их на практике: моделируйте укрепления по-новому, добавляйте геосинтетику в проект и вносите изменения в дорожные знаки непосредственно в инспекторе объектов.

Укрепительные работы

Теперь моделировать укрепления в поперечном профиле можно без создания отдельного набора слоёв дорожной одежды. В редактор земляных работ мы добавили специальный объект «Укрепление». С появлением этого универсального объекта задавать укрепления на откосах, кюветах и других элементах стало удобнее.

Положение объекта на поперечном профиле задаётся с помощью стандартных точек привязки. Конструкция укрепления выбирается из библиотеки, которая содержит набор стандартных конструкций. Как и другие библиотеки в системе IndorCAD, она расширяема и может быть дополнена новыми конструкциями, состоящими из одного или нескольких слоёв.

Функциональность объекта «Укрепление» позволяет моделировать разные виды укреплений: можно создавать укрепление откоса одинаковой толщины на всю высоту или несколькими сегментами разной толщины, дно кювета может быть укреплено одной конструкцией, а откосы кювета — другой, и т.д.

Объёмы укреплений исключаются из насыпи и конструкций дорожных одежд, могут быть добавлены в выемку. Информация об объёмах и площадях укреплений выводится в ведомость земляных работ.

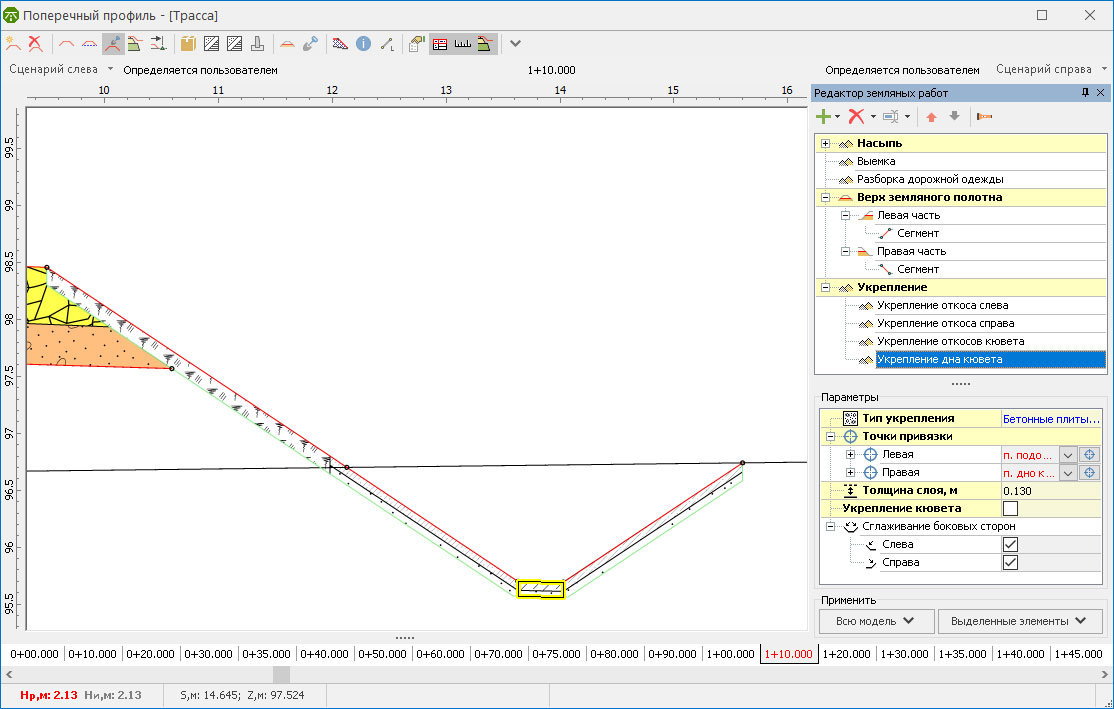

Укрепления откоса и кювета на поперечном профиле

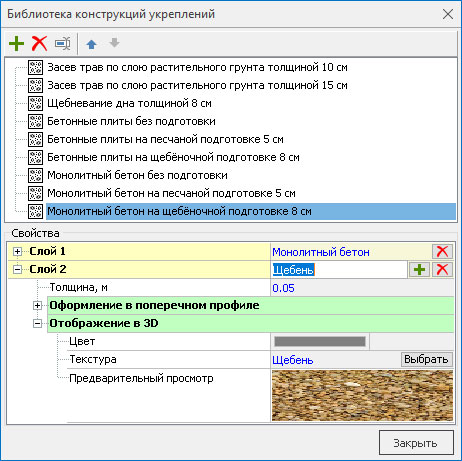

Библиотека конструкций укреплений

Геосинтетические материалы

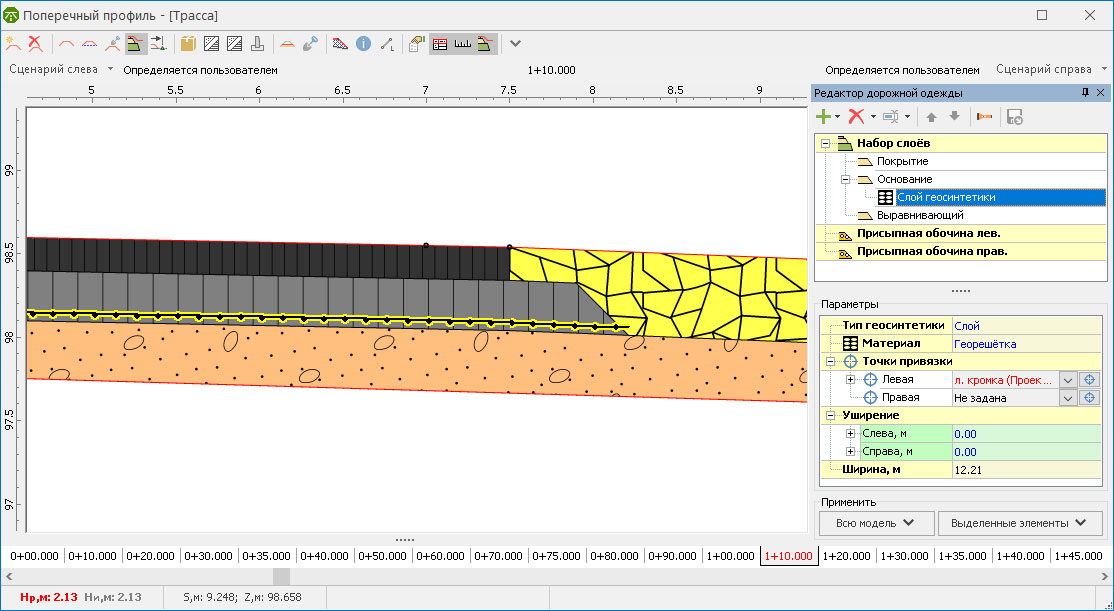

Новый объект «Геосинтетика» реализован в редакторе дорожной одежды для укрепления конструктивных слоёв дорожных одежд в наборе слоёв, а также в редакторе земляного полотна — для усиления геосинтетикой слоёв насыпи. Это позволяет вычислить площади используемых в проекте геосинтетических материалов и отобразить на чертеже поперечного профиля геосинтетическую прослойку.

Для определения положения геосинтетического материала в поперечном профиле используются «контейнеры»: слои насыпи или слои дорожных одежд. В составе слоя для геосинтетики можно выбрать один из трёх способов укладки:

  • в качестве подстилающего слоя (укладывается по низу слоя-контейнера) с возможностью уширения влево и вправо;
  • в виде полуобоймы (укладывается на левой или правой стороне слоя-контейнера) с возможностью уширения верхней и нижней частей;
  • в виде обоймы (при укладке полностью охватывает весь периметр слоя-контейнера) с возможностью задания нахлёста.

Материал объекта «Геосинтетика» (геополотно, георешётка и т.п.) можно выбрать из библиотеке материалов геосинтетики. В соответствии с типом материала он отображается в поперечном профиле.

Для вычисления площадей геосинтетических материалов выводится специальная ведомость «Геосинтетика».

Библиотека конструкций укреплений

Работа с дорожными знаками

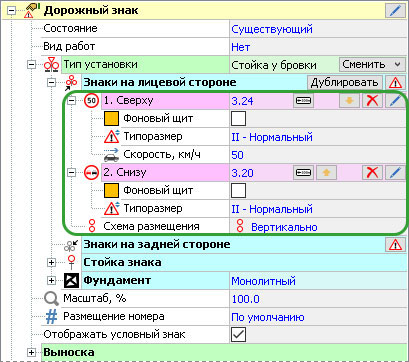

При проектировании обустройства автомобильных дорог в IndorCAD стало удобнее работать с дорожными знаками. Базовые параметры дорожных знаков теперь можно редактировать непосредственно в инспекторе объектов.

Так, чтобы установить типоразмер или добавить фоновый щит больше не потребуется запуск редактора дорожных знаков. Знакам индивидуального проектирования в инспекторе объектов можно задавать такие параметры как ширина и высота, регулировать расстояние от каймы вставок до текста, длину пробелов.

Библиотека конструкций укреплений
