Что нового в IndorTrafficPlan: кольцевые оси и улучшение линии разделения встречных потоков

29.03.2019

Продолжаем публиковать наиболее важные изменения в системе проектирования организации дорожного движения IndorTrafficPlan за последнее время.

Кольцевые оси

Одним из наиболее важных и долгожданных нововведений в IndorTrafficPlan стала возможность создания кольцевых осей. Благодаря этому проектирование кольцевых развязок стало удобнее: достаточно задать нужную геометрию в окне карты и замкнуть «кольцо» нажатием соответствующей кнопки в свойствах оси.

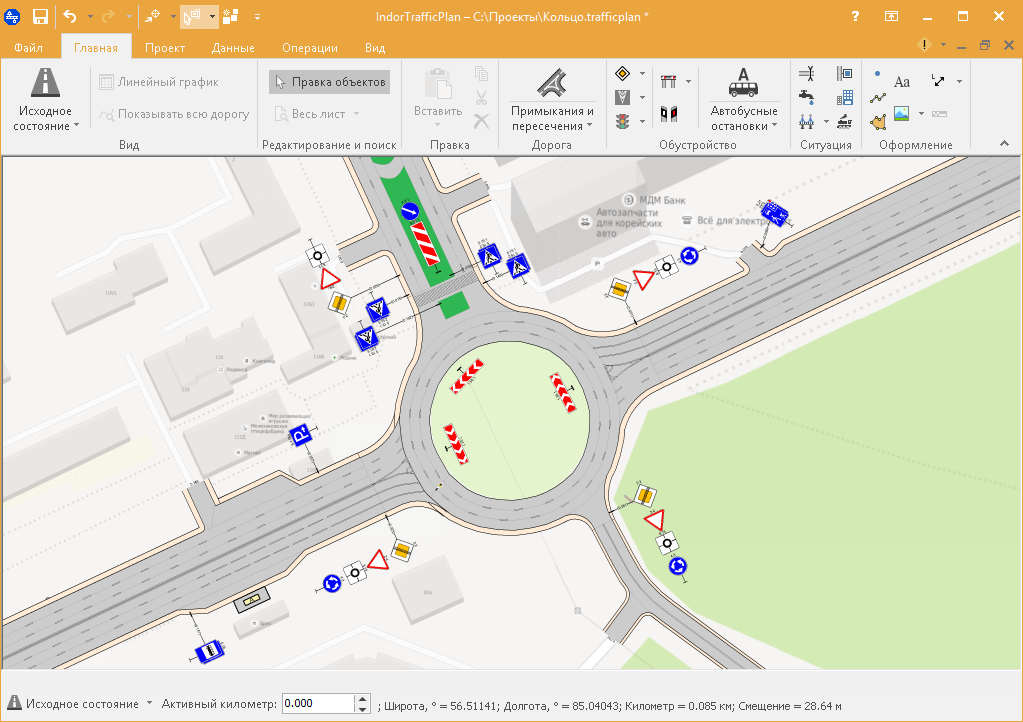

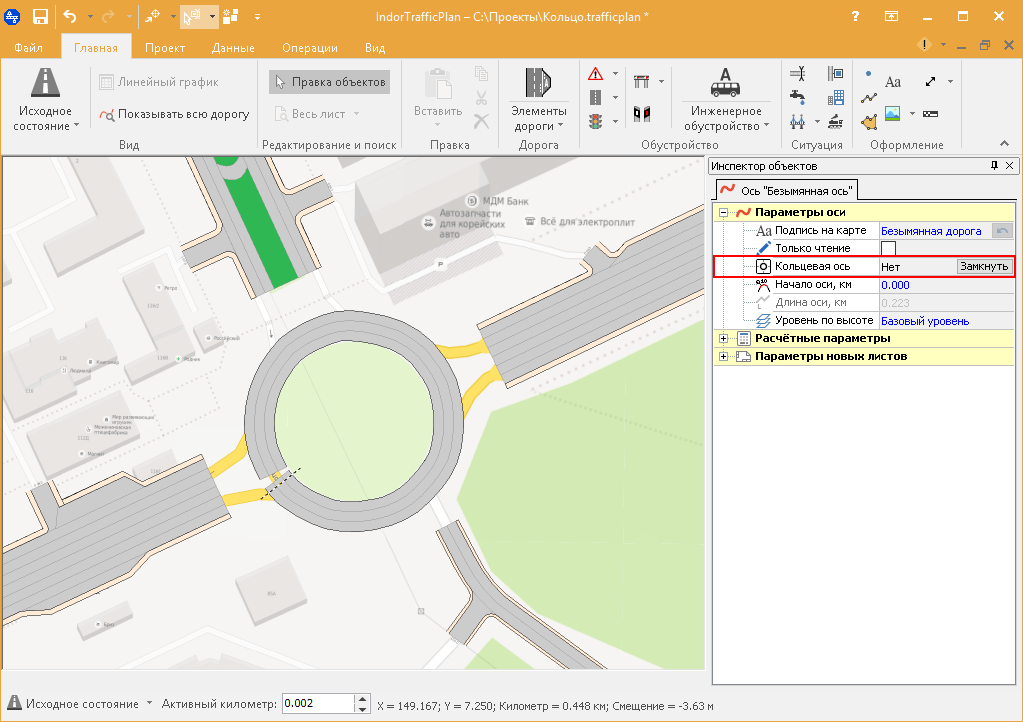

Создание кольцевой развязки в IndorTrafficPlan Схема ОДД на кольцевой развязке в IndorTrafficPlan

Ещё одно существенное изменение: больше не нужно создавать узлы для каждого элемента развязки и кольцевых осей, достаточно просто переключиться между элементами развязки в окне структуры проекта. Эти элементы автомобильной дороги, будучи активными, всегда отображаются на карте, для них нельзя добавить узел и разбить их на листы чертежа. При этом уже существующие элементы развязок сохранят разбивку на листы и имеющиеся на них узлы, чтобы избежать потери данных.

Линия разделения потоков

Линию разделения встречных потоков теперь можно редактировать, перемещая существующие управляющие точки и добавляя новые. Это актуально при изменении числа полос при смене направления движения на участке проезжей части на противоположное, например во время проведения ремонтных работ.

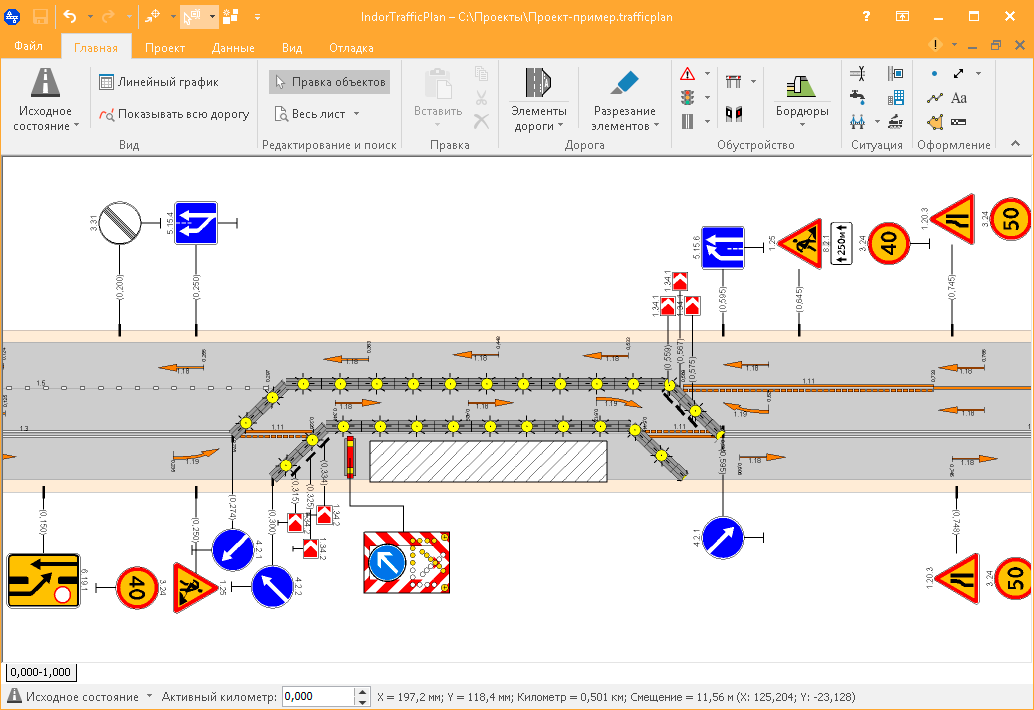

Временное изменение направления движения на участке проезжей части

По умолчанию линия разделения встречных потоков не отображается, но её видимость можно включить в настройках слоя Линии дороги и там же задать её стиль. После включения отображения линия становится доступна для редактирования, как и любой другой объект.
