Что нового в IndorCAD: фундаменты для дорожных знаков и опор освещения

27.02.2019

Представляем новый элемент объектов обустройства — фундамент, который можно добавить к дорожным знакам и опорам освещения. Теперь фундамент детально представлен в 3D-виде, отображается в ведомостях и экспортируется в информационную модель проекта (BIM-модель).

Внедрение технологий информационного моделирования заставляет проектировщиков учитывать всё большее число элементов конструкций. Соответствовать современным требованиям инженеру помогают программные продукты компании «ИндорСофт».

Так, в системе IndorCAD появилась 3D-модель блока фундамента конструкций элементов обустройства, которую теперь можно передавать в другие программные продукты для сборки сводной информационной модели.

Блоки фундамента можно добавить к дорожным знакам у бровки, установкам знаков на рамных опорах и опорам освещения. В свойствах этих объектов появилась группа настроек «Фундамент», а в 3D-виде можно увидеть детализированную модель объекта.

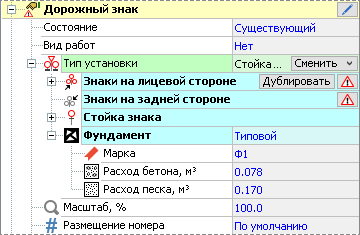

Редактирование параметров фундамента в инспекторе объектов

Фундамент может быть как монолитным (цилиндрической формы и произвольного размера), так и типовым: в программе предусмотрены фундаментные блоки серии 3.503.9-80 (выпуск 1 для опор знаков на дороге у бровки и выпуск 2 для рамных опор для установки знаков над проезжей частью). Для опор освещения предусмотрен только монолитный фундамент.

При выборе монолитного фундамента заглубление стойки дорожного знака или опоры освещения программа автоматически определяет высоту блока. Если выбран один из типовых фундаментов для дорожного знака, то также рассчитывается расход бетона для закрепления в нём стойки. Количество фундаментов определяется количеством стоек.

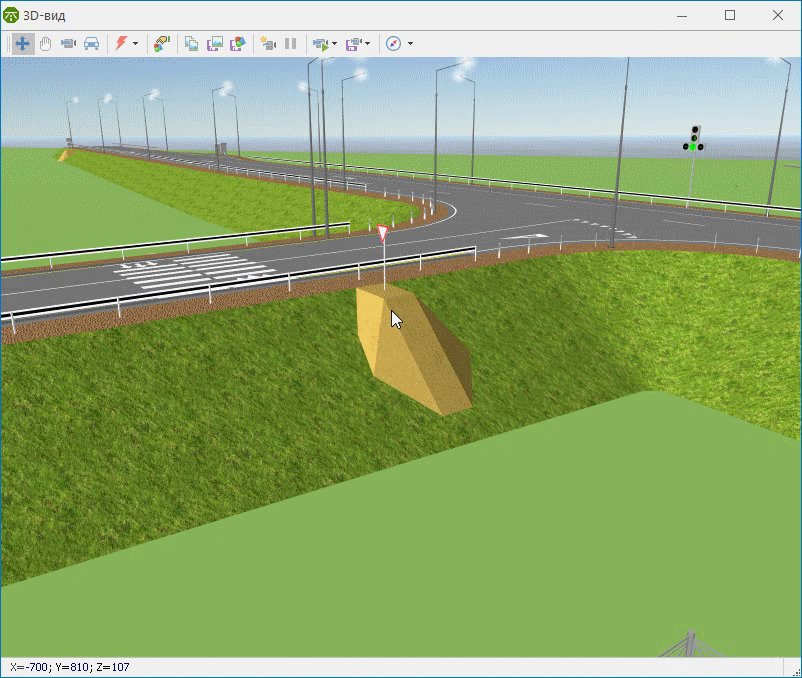

Детальное 3D-изображение дорожного знака на фундаменте Ф1

Фундамент как элемент объекта обустройства также экспортируются в трёхмерную информационную модель проекта со всей атрибутивной информацией (при наличии BIM-модуля).
