Что нового в IndorCAD: срезка насыпи и учёт объектов обустройства
contact
17.06.2019

Упрощаем получение ведомостей по объектам инженерного обустройства, считаем объём срезки существующей насыпи, и ещё несколько улучшений.

Подсчёт объёмов

В редактор земляных работ добавлен новый объект «Срезка существующего дорожного полотна». Он используется при проектировании реконструкции автомобильной дороги и позволяет выделить объёмы по срезке существующего дорожного полотна из объёмов по выемке в отдельный вид работ. Срезка формируется системой автоматически как область, расположенная выше проектной и интерполированной поверхностей, но ниже существующей.

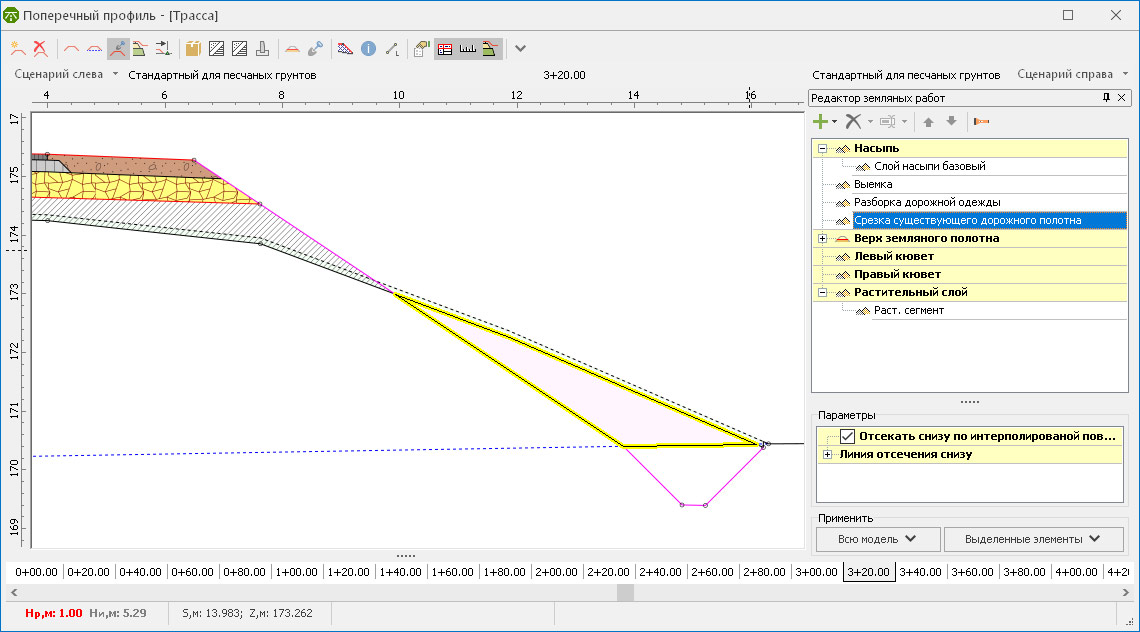

Объект «Срезка существующего дорожного полотна»

В параметрах поперечного профиля можно указать, нужно ли включать объём срезки дорожного полотна в объём выемки.

Слои насыпи и дорожных одежд

Для слоёв насыпи и дорожных одежд добавлена возможность создавать новые объекты с помощью копирования существующих. Это удобно при наличии нескольких слоёв с похожими свойствами.

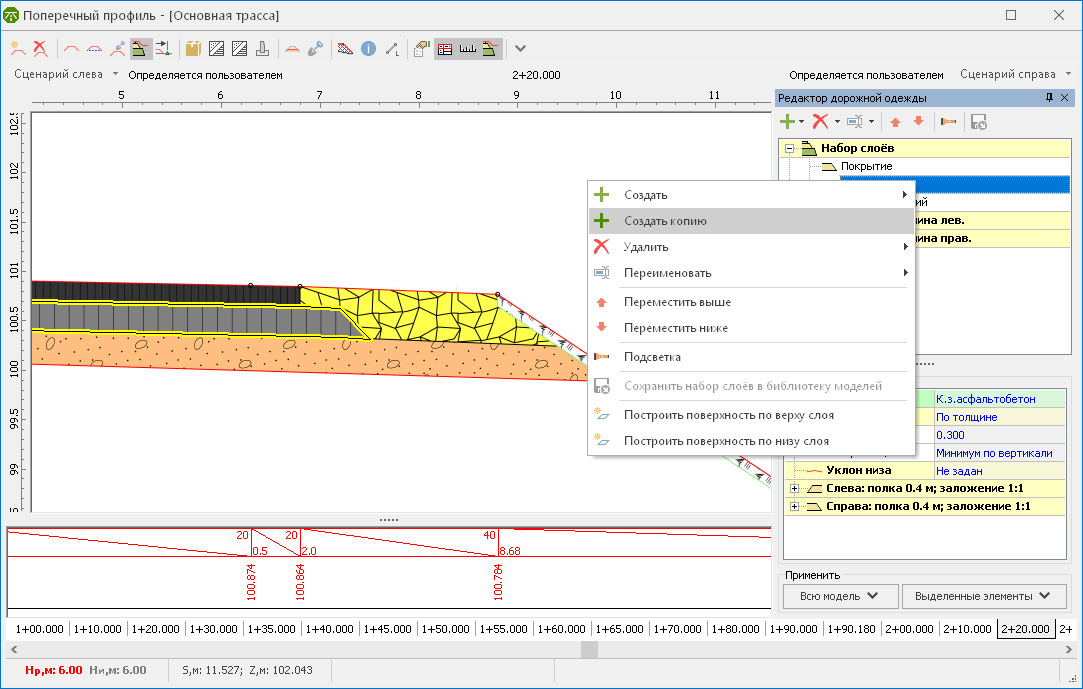

Создание новых слоёв насыпи и дорожной одежды на основе существующих

Инженерное обустройство

Почти все объекты инженерного обустройства (разметка, ограждения и пр.) создаются в контексте некоторой трассы, а в ведомости по инженерному обустройству попадают все объекты, относящиеся к выбранной трассе.

Использование такого подхода не очень удобно для съездов, примыканий или более сложных транспортных узлов. Например, в случае примыкания объекты инженерного обустройства, расположенные на вспомогательных съездах, желательно отобразить в ведомости по основной дороге или наоборот, отнести их к примыкающей трассе.

Специально для этого в основные свойства каждой трассы добавлена новая опция, позволяющая отнести объекты инженерного обустройства, созданные в контексте этой трассы, в ведомость по другой трассе.

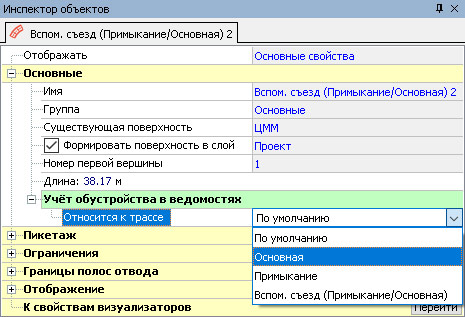

Опция выбора трассы для объектов обустройства

С этими и другими нововведениями в системе можно познакомиться, открыв в программе Список изменений (см. вкладку Файл > Справка, раздел О программном продукте).
