11.01.2019

Полные сил после новогодних каникул спешим рассказать вам о приятных нововведениях в системе проектирования автомобильных дорог IndorCAD.

Динамические ведомости

Вы могли уже заметить, что в рабочей области системы появились новые вкладки. Одна из них — «Ведомости». Данная вкладка отображает динамические ведомости, которые сохранены вместе с проектом и автоматически обновляются при внесении любых изменений в проект (например, редактировании продольного профиля, изменении конструкции дорожной одежды, добавлении новых элементов обустройства и т.д.). Возможность сохранять такие ведомости была реализована, чтобы всегда иметь «под рукой» набор актуальных ведомостей по проекту.

При формировании любой ведомости открывается окно предварительного просмотра. Теперь здесь появилась новая кнопка «Поместить в проект» (рис. 1). При её нажатии ведомость становится динамической и появляется на вкладке «Ведомости» в рабочей области. Если ранее на вкладке «Ведомости» были созданы папки, то при нажатии кнопки «Поместить в проект» система предложит сохранить сформированную ведомость в одну из существующих папок или в корневую папку.

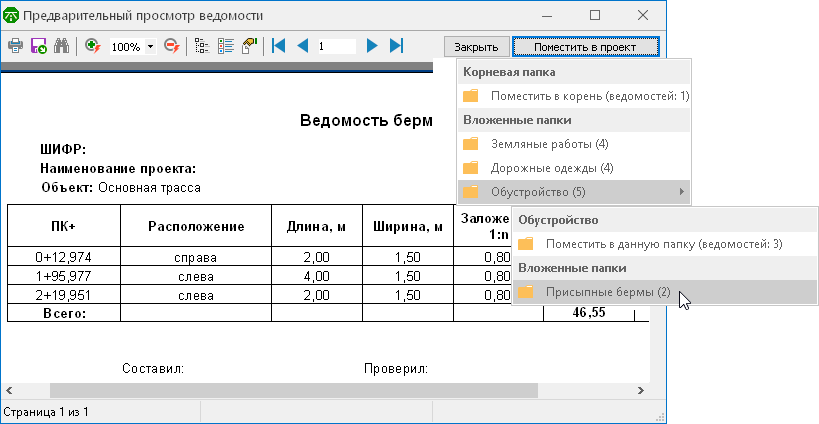

Диалоговое окно «Предварительный просмотр ведомости»

Рис.1. Диалоговое окно «Предварительный просмотр ведомостей»

На вкладке «Ведомости» (рис. 2) динамические ведомости можно переименовывать (щелчком мыши или клавишей F2), перемещать друг относительно друга, делать копии и объединять в папки.

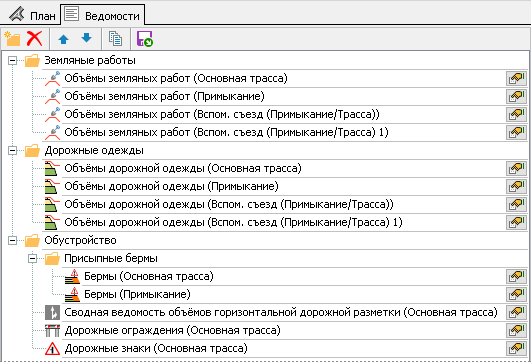

Вкладка «Ведомости»

Рис. 2. Вкладка «Ведомости»

Кнопки на панели инструментов позволяют удалить динамическую ведомость, переместить её на позицию вверх/вниз. Управлять можно как целой папкой, так и отдельными ведомостями. Как и в окне предварительного просмотра, ведомости можно экспортировать в различные форматы (Microsoft Excel, OpenOffice Calc и др.).

Параметры формирования динамической ведомости можно редактировать, нажав расположенную справа от неё кнопку «Настройка ведомости». Если в проекте удалить объект, по которому была сформирована ведомость, то вместо кнопки «Настройка ведомости» будет отображаться кнопка «Удалить ведомость», а сама ведомость будет выделена красным цветом.

Именование слоёв

Изменения коснулись и принципов именования и организации слоёв чертежей. Теперь в окне предпросмотра чертежа можно задать слоям произвольные имена (рис. 3) — щелчком мыши или клавишей F2. Можно объединить несколько слоёв в один, просто задав им одинаковые имена. Если же удалить имя слоя, оставив пустую строку, слой распадётся на составляющие исходные слои с именами по умолчанию.

С помощью кнопки «Именование слоёв» можно настроить правила именования слоёв чертежа в одноимённом диалоговом окне или загрузить ранее сохранённые настройки. В данном окне каждому из имеющихся слоёв можно назначить новое имя. Настройки сохраняются в файл, который можно передавать коллегам или использовать самому при работе с другими проектами.

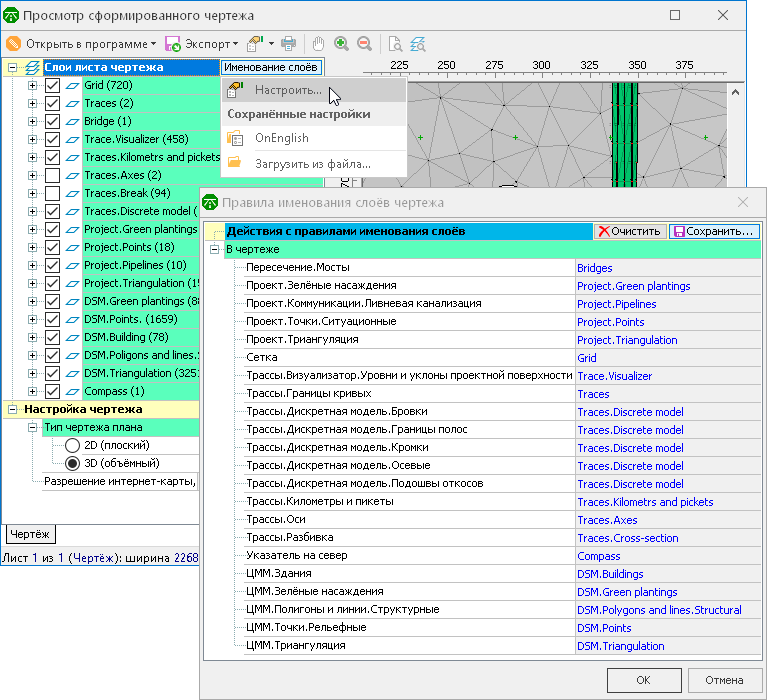

Диалоговое окно «Просмотр сформированного чертежа»

Рис. 3. Диалоговое окно «Просмотр сформированного чертежа»

Пакетный экспорт

Довольно часто при подготовке информационной модели объекта возникает необходимость экспорта частных информационных моделей объектов в различные форматы для использования в сторонних программных продуктах. Раньше для этого было необходимо выполнить экспорт каждого вида объекта отдельно, сохранив данные в нужной папке. После любых изменений в проекте операцию экспорта нужно было повторить для каждого изменённого объекта, заново задав все необходимые настройки.

Теперь такой экспорт можно выполнять в пакетном режиме, что существенно экономит время. Для этого при экспорте объекта включите опцию «Сохранить данные в пакетный экспорт». Управление таким экспортом производится в новом окне «Пакетный экспорт» (Данные > Экспорт > Пакетный экспорт) (рис. 4).

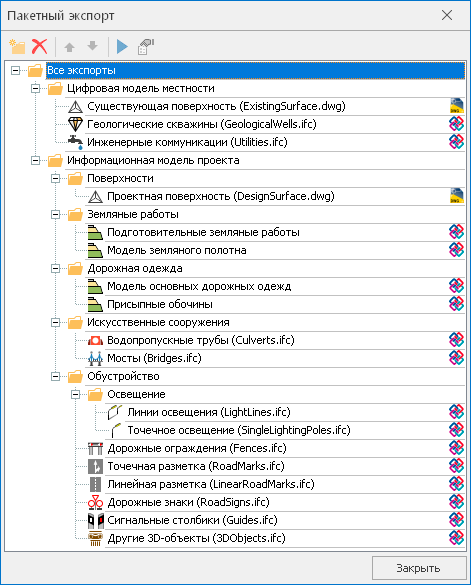

Диалоговое окно просмотра объектов пакетного экспорта

Рис. 4. Диалоговое окно просмотра объектов пакетного экспорта

В этом окне отображаются все объекты, для которых были сохранены параметры экспорта, включая место расположения итогового файла. Если в проекте изменились какие-то данные и нужно экспортировать актуальные данные по объектам, просто нажмите кнопку «Выполнить» на панели инструментов в этом окне.

Используйте новые возможности, чтобы ваша работа над проектом была максимально эффективной!
