Для более комфортной работы с объектами на плане в IndorCAD в одном из последних автообновлений мы добавили новое окно, которое позволяет управлять разрешениями на отображение, выделение и привязку к объектам определённого типа.

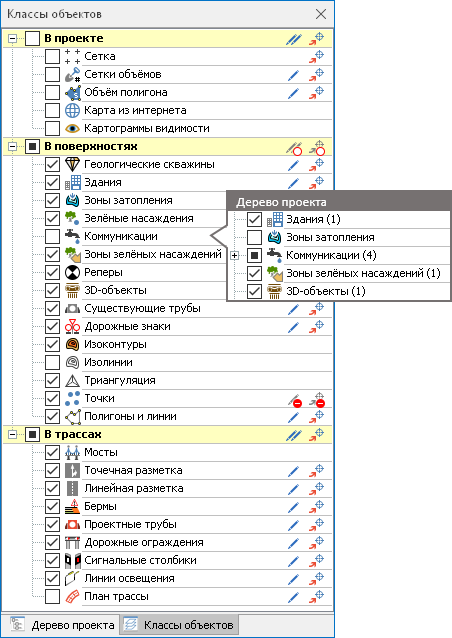

Окно «Классы объектов»

По умолчанию новое окно открывается с помощью вкладки «Классы объектов» в нижней части окна «Дерево проекта». Также открыть его можно кнопкой «Вид > Инструментальные окна > Классы объектов».

В данном окне перечислены все объекты, имеющиеся в проекте, объединённые по их типу и сгруппированные по их принадлежности слоям проекта и трассам: «В проекте», «В поверхностях», «В трассах». Так, классу «Дорожные знаки» соответствуют все дорожные знаки, независимо от слоя, в котором они находятся. А классу «Проектные трубы» — все проектные трубы, независимо от того, какой трассе они принадлежат. В отдельный класс «План трассы» выделено плановое отображение линий трасс.

Отключение флага рядом с названием класса позволяет не отображать объекты данного класса на плане, игнорируя состояние включенности объектов в дереве проекта. При этом включенные в дереве проекта объекты обозначаются промежуточным (не включен и не выключен) состоянием. Включение флага рядом с названием класса возвращает управление видимостью с помощью «галочек» в дереве проекта.

Кнопка с карандашом позволяет заблокировать выделение на плане объектов соответствующего класса. Это означает, что объекты данного класса не будут подсвечиваться при подведении к ним мыши и не будут выделятся при щелчке мыши на них. Таким образом можно исключить непреднамеренное выделение таких объектов при сохранении их видимости.

Кнопка с прицелом позволяет отключить привязку в режиме «Разрешить привязку к объектам» к объектам данного класса на плане. Данная возможность позволит упростить привязку к нужным объектам, исключив из поля зрения инструментов ненужные классы объектов.

Описанные возможности также могут быть применены для всех классов в группе.

Таким образом, новый инструмент позволяет сделать работу с объектами на плане более удобной — обновляйтесь и работайте с бо́льшим комфортом!
