Что нового в IndorCAD: светофоры, контрольные точки и интернет-карты

01.06.2017

Рассказываем о новых возможностях, которые ждут вас в грядущем обновлении IndorCAD.

В новых версиях системы мы добавили несколько функций, позволяющих сделать работу с системой ещё эффективнее. Например, в готовящемся обновлении появятся новые объекты инженерного обустройства — светофоры. Режимы для их создания теперь доступны на вкладке «Обустройство».

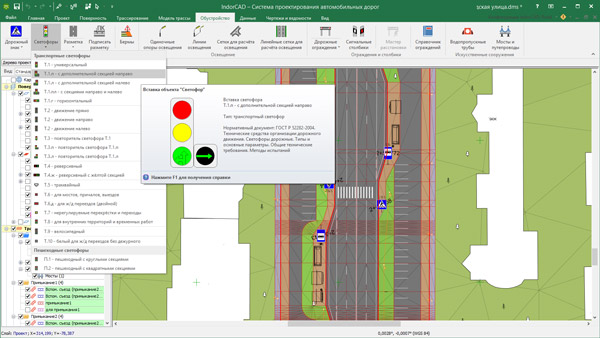

Светофоры реализованы в соответствии с ГОСТ Р 52282–2004. «Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний». Доступна возможность создания как транспортных светофоров различных видов (универсальных, с дополнительными секциями, реверсивных, велосипедных и пр.), так и пешеходных светофоров.

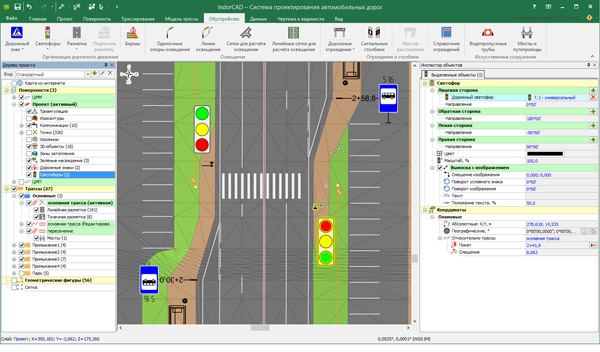

В IndorCAD светофоры создаются в активном слое проекта и привязываются к ближайшей трассе. Так же как и прочие элементы инженерного обустройства, они являются полностью параметризированными объектами: в инспекторе объектов можно настроить вид, количество секций, положение относительно трассы. При этом на одной стойке может быть установлено сразу несколько светофоров: на лицевой, обратной, левой и правой сторонах, что позволяет проектировать светофоры на перекрёстках и регулируемых пешеходных переходах.

Реализация отображения светофоров в 3D-виде планируется в следующих обновлениях IndorCAD.

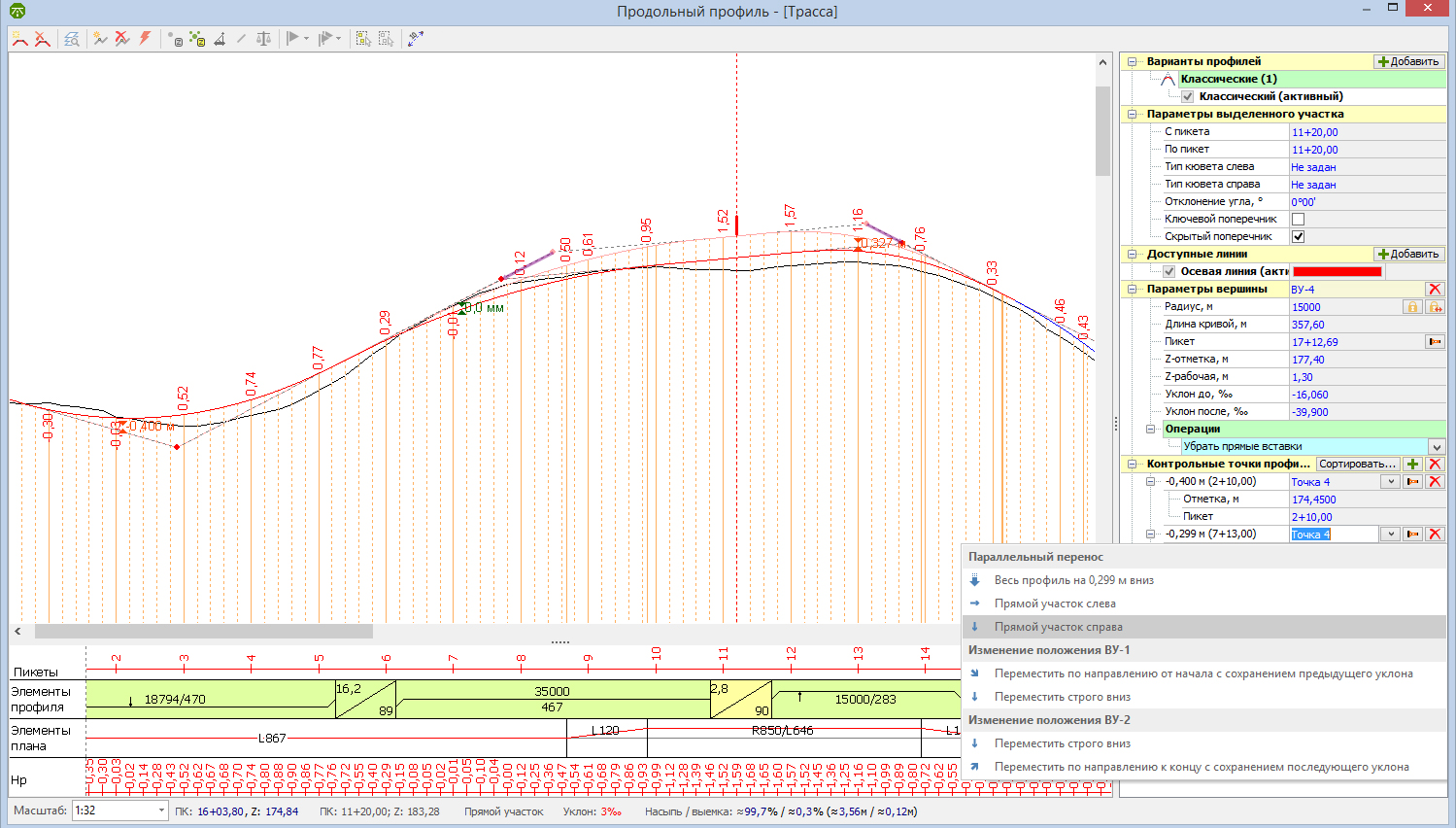

Изменения коснулись также редакторов продольного и поперечного профилей. Так, важным нововведением в редакторе продольного профиля стала возможность создания контрольных точек в профиле, запроектированном классическим способом. Контрольные точки — это точки фиксации, определяющие координаты, через которые должна пройти линия профиля. Подробно о том, как использовать контрольные точки, рассказано в видеоролике.

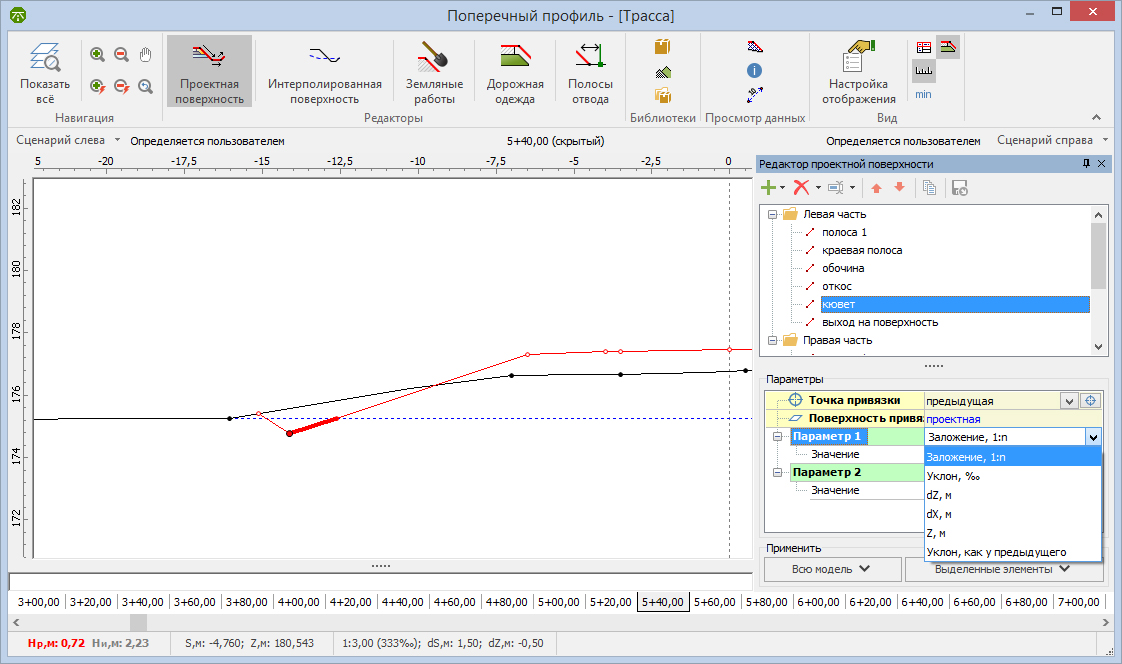

Нововведения в редакторе поперечных профилей не так глобальны, однако позволяют упростить работу с проектной поверхностью: при создании сегмента теперь доступна опция копирования уклона предыдущего сегмента.

Среди других значительных нововведений за последнее время — возможность экспорта в чертёж интернет-карты, используемой в проекте в качестве подложки. Карта экспортируется в виде растрового изображения в формате PNG, которое вместе с чертежом можно передать в систему доработки чертежей. При экспорте карты предусмотрена возможность настройки её разрешения, позволяющая регулировать качество изображения.

Кроме того, мы продолжаем оптимизировать и делать удобнее работу с интернет-картами. В новых версиях более точно выполняется текстурирование поверхности интернет-картой: при формировании текстуры учитываются поправки к положению карты и обеспечивается более точное совпадение положения карты на плане и в 3D-виде. Задание поправки к положению карты теперь доступно не только для основных карт, но также для кадастровой карты и карт из файлов настроек.

Также среди нововведений, касающихся чертежа плана, можно выделить возможность отображения на чертеже картограммы видимости, построенной по трассе.
